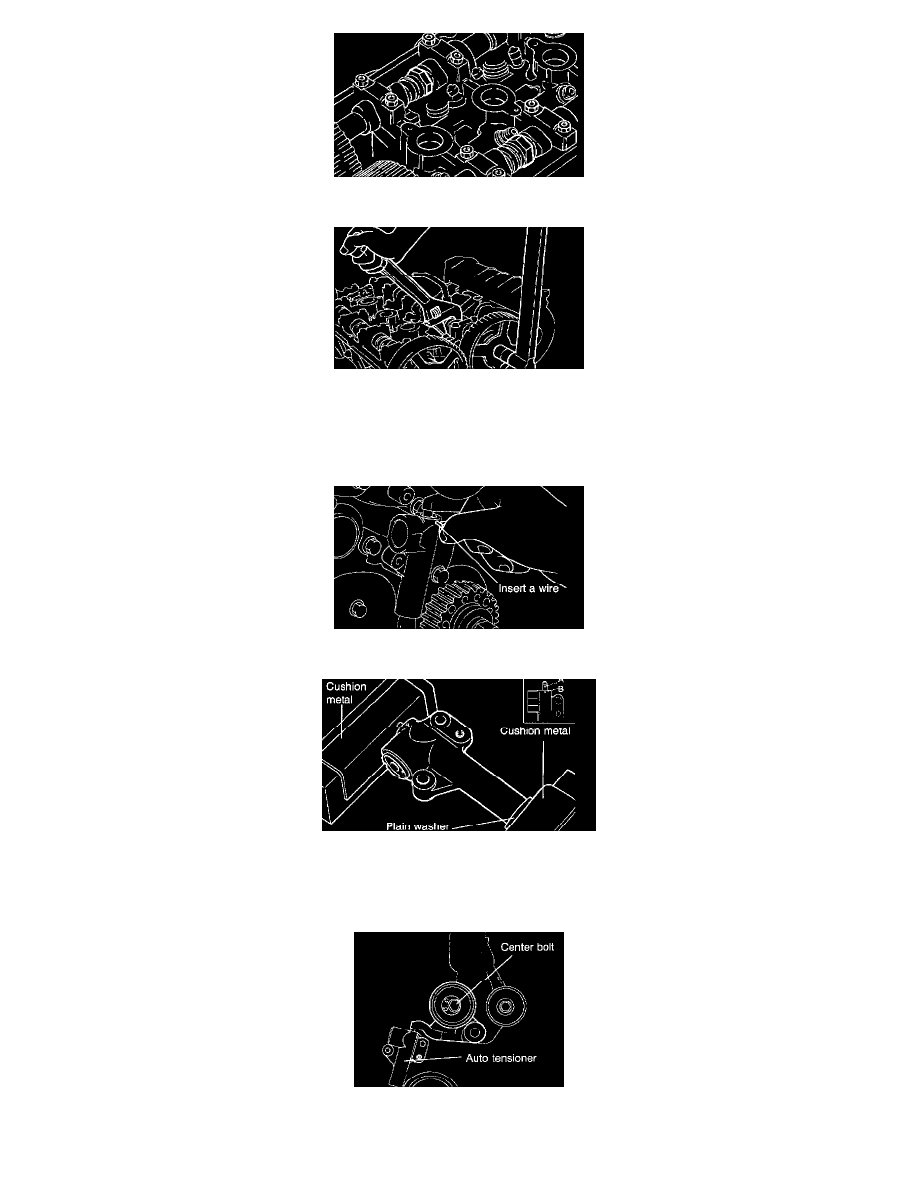

13. Install the camshaft sprocket and tighten the bolt to the specified torque.

Tightening torque Camshaft sprocket bolt 80 - 100 Nm (800 - 1000 kg.cm, 56 - 72 ft. lbs.)

14. Install the auto tensioner.

CAUTION:  Leave the set pin installed in the auto tensioner

NOTE:
If the auto tensioner rod is in its fully extended position, reset it as follows.
1

Clamp it in the vise with soft jaws in a level position. Apply a plain washer if there is a plug at the bottom of the auto tensioner.

2

Push in the rod slowly with the vise until the set hole A in the rod is aligned with the set hole B in the cylinder.

15. Install the tensioner pulley onto the tensioner arm.
