Land Rover Workshop Service and Repair Manuals

CHARGING AND STARTING

REPAIRS

86-1-7

Ancillary drive belt - Td4

$% 86.10.03

Remove

1. Disconnect battery earth lead.
2. Remove engine acoustic cover if fitted.

 +

 ENGINE - Td4, REPAIRS, Cover -

engine acoustic - Up to 02.5 Model Year.

3. Remove underbelly panel.

 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

4. Turn steering on RH lock.

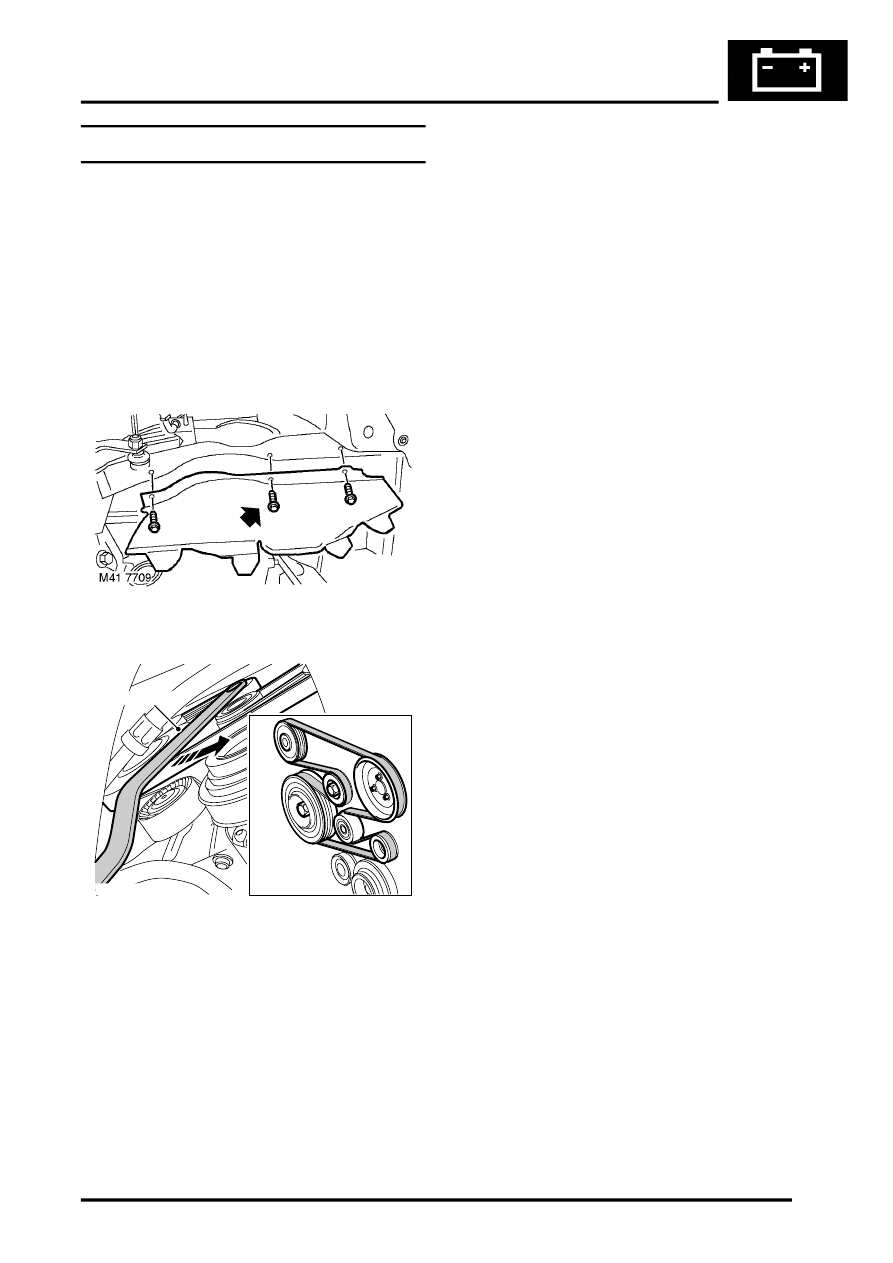

5. Remove 3 bolts and RH splash shield.

6. Position LRT-12-163 to ancillary drive belt

tensioner, turn tensioner anti-clockwise and
release ancillary drive belt from pulleys.

7. Remove ancillary drive belt.

Refit

1. Ensure pulleys are clean and damage free.

CAUTION: Examine drive belt for signs of
wear. A drive belt with cracked ribs is
acceptable. A drive belt that has loose or
missing parts of ribs must be changed.

2. Use LRT-12-163 to hold belt tensioner off and

with assistance, fit ancillary belt. Ensure belt is
correctly located in pulley grooves.

3. Fit splash shield and tighten bolts to 10 Nm (7

lbf.ft).

4. Fit underbelly panel.

 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

5. Fit engine acoustic cover if fitted.

 +

 ENGINE - Td4, REPAIRS, Cover -

engine acoustic - Up to 02.5 Model Year.

6. Connect battery earth lead.

M86 5290A

LRT-12-163
