CHARGING AND STARTING

86-1-6

REPAIRS

Alternator - K1.8

$% 86.10.02

Remove

1. Disconnect battery earth lead.
2. Remove exhaust manifold heat shield.

 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES 1.8, REPAIRS, Heat shield -
exhaust manifold - with A/C.

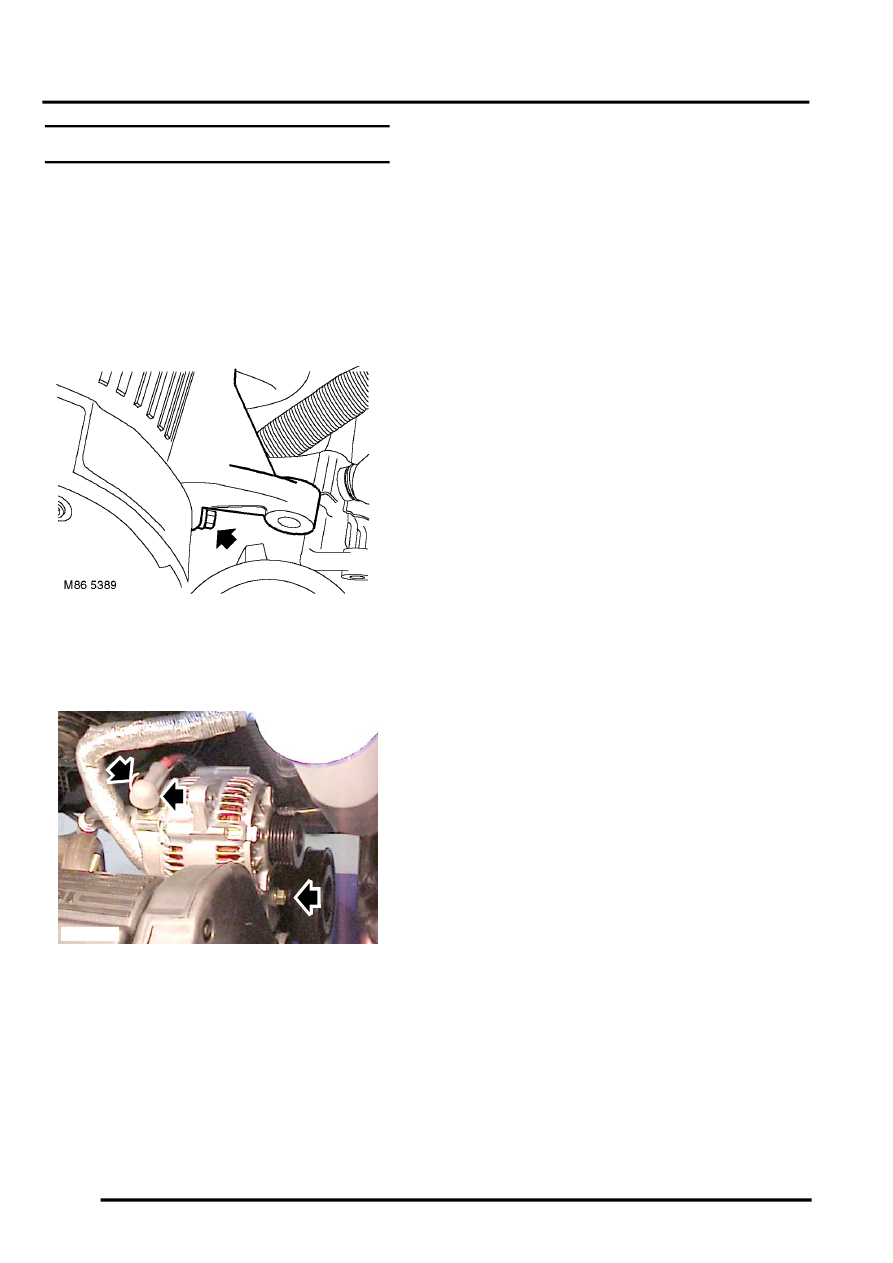

3. Remove bolt securing alternator mounting

bracket. Rotate bracket clear of alternator and
remove bracket.

4. Release cover from battery lead on alternator.
5. Loosen nut securing battery lead to alternator

and release lead.

6. Disconnect multiplug from alternator.
7. Remove nut and bolt from alternator lower

mounting bracket.

8. Remove alternator from mounting bracket.

Refit

1. Position alternator to mounting bracket.
2. Fit lower nut and bolt securing alternator but do

not tighten at this stage.

3. Connect multiplug and position battery cable to

alternator and tighten nut.

4. Position battery lead cover.
5. Fit alternator mounting bracket, tighten bolts to

25 Nm (18 lbf.ft).

6. Fit exhaust manifold heat shield.

 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES 1.8, REPAIRS, Heat shield -
exhaust manifold - with A/C.

7. Connect battery earth lead.

M86 5388
