Land Rover Range Rover P38 Electrical Troubleshooting Manual (1995)36 · Trailer auxiliary socket
36 · General

Trailer auxiliary socket – circuit diagram

Make
Land Rover
Model
Range Rover P38 Electrical Troubleshooting Manual
Year
1995
Section
Circuit diagram › Trailer auxiliary socket – circuit diagram
Trailer auxiliary socketTrailer auxiliary socket – circuit diagram

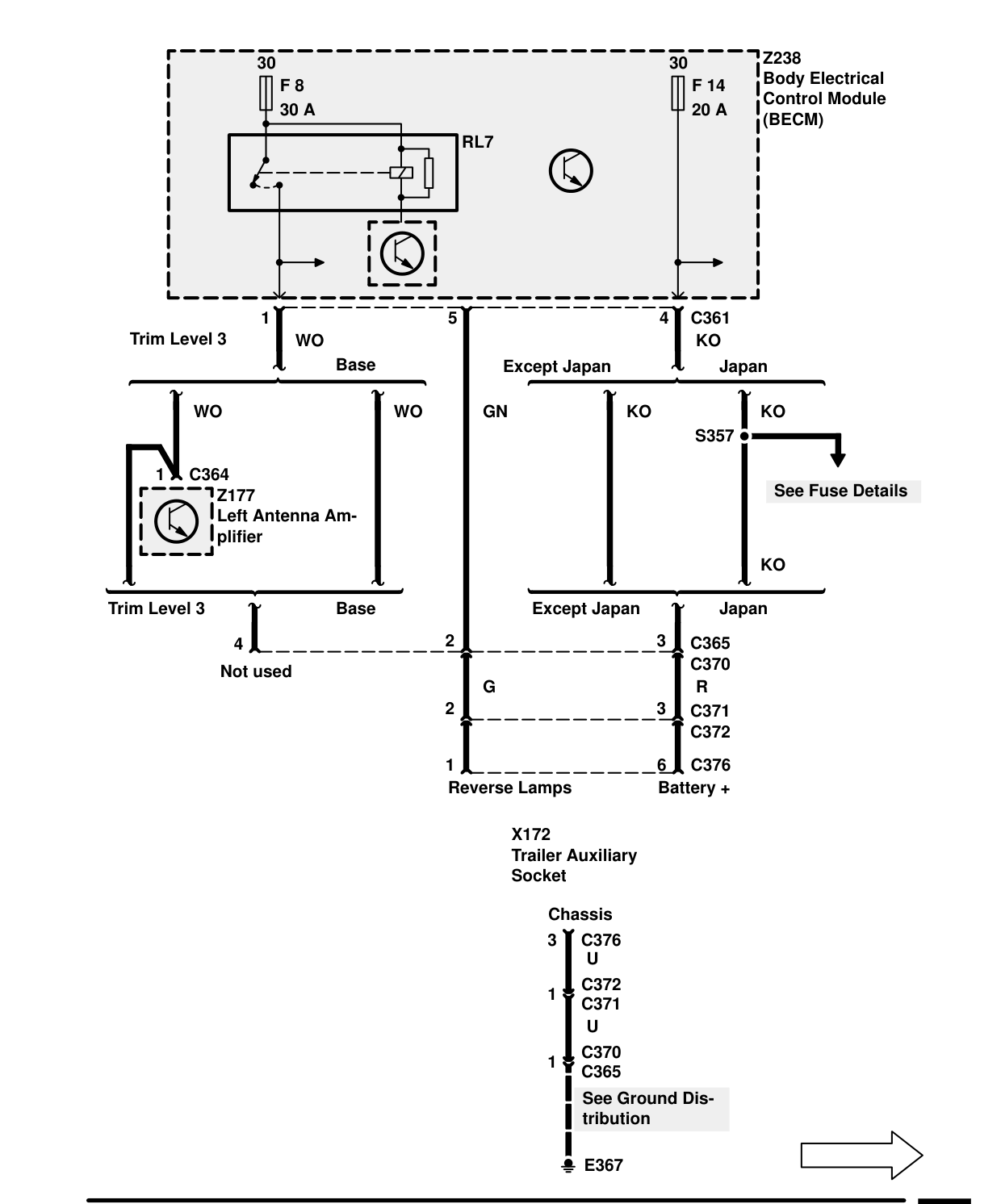

TRAILER AUXILIARY SOCKET – CIRCUIT DIAGRAM

Trailer Auxiliary Socket – Circuit Diagram

Components on this page

  • X172 Trailer Auxiliary Socket
  • Z177 Left Antenna Amplifier
  • Z238 Body Electrical Control Module (BECM)
