Timing Belt: Specifications (page 5 of 11)

Timing Belt: Service and Repair

REPLACEMENT

1. DRAIN ENGINE COOLANT
2. SEPARATE BATTERY NEGATIVE TERMINAL
3. REMOVE V-BANK COVER SUB-ASSEMBLY

a. Remove the 2 cap nuts and V-bank cover sub-assembly.

4. REMOVE AIR CLEANER HOSE ASSEMBLY
5. REMOVE RADIATOR SUPPORT SEAL UPPER

a. Remove the 11 clips and radiator support seal upper.

6. REMOVE FAN AND GENERATOR V BELT
7. REMOVE FAN W/ FLUID COUPLING

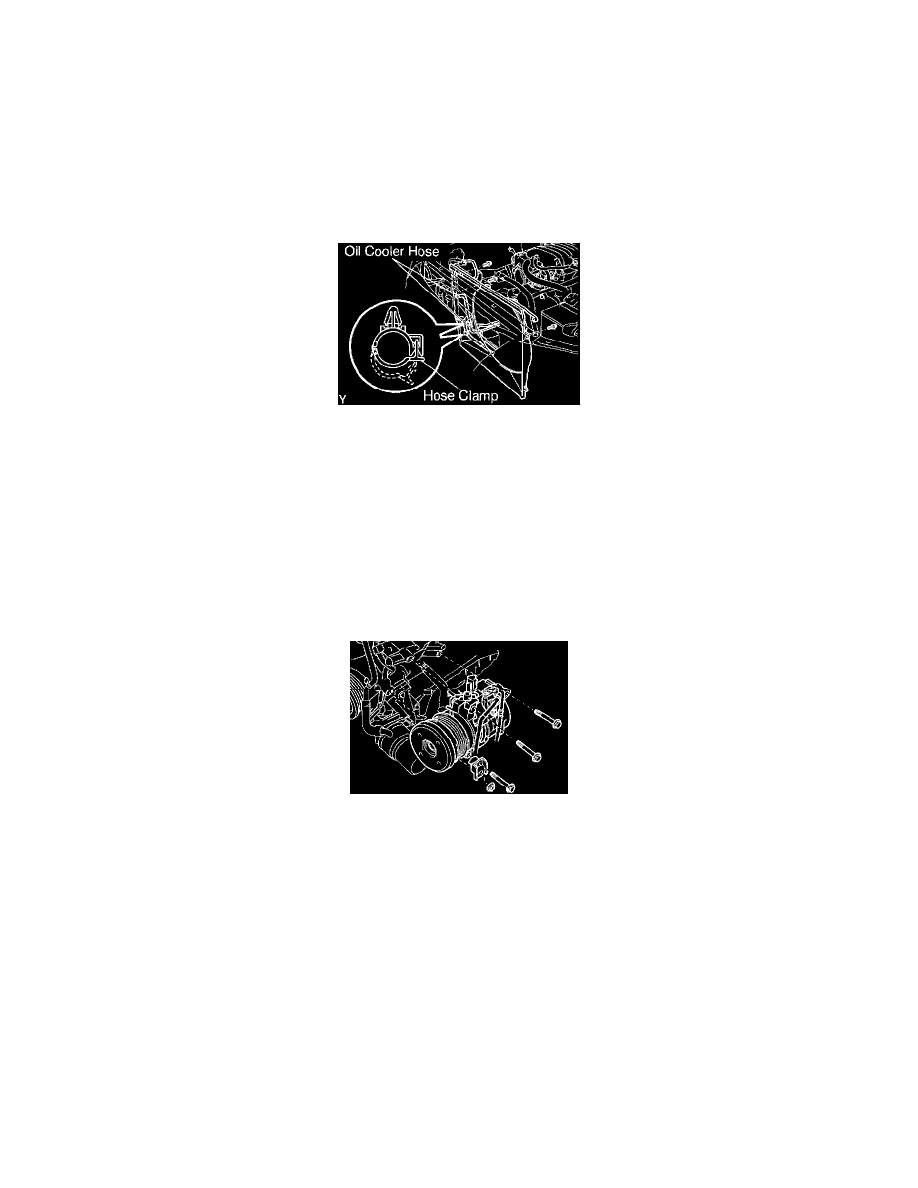

a. Unfasten each clip and the 2 hose clamps, and then separate the 2 oil cooler hoses from the fan shroud.
b. Remove the 3 bolts and separate the fan shroud from radiator.
c. Remove the 4 nuts and separate the fan w/ fluid coupling from the engine.
d. Remove the fan shroud and fan w/ fluid coupling together from the vehicle.

8. SEPARATE VANE PUMP ASSEMBLY

a. Disconnect the vacuum hose.
b. Remove the nut, 2 bolts and vane pump assembly.

HINT:  Hang up the hoses instead of detaching.

9. REMOVE GENERATOR ASSEMBLY

10. SEPARATE COMPRESSOR

a. Remove the nut, 3 bolts compressor stay and compressor.

HINT:  Hang up the hoses instead of detaching.

11. REMOVE IDLER PULLEY SUB-ASSEMBLY NO.2

a. Remove the bolt and idler pulley sub-assembly.

12. REMOVE OIL COOLER PIPE

a. Disconnect the 3 hoses.
b. Remove the bolt, nut and oil cooler pipe.

13. REMOVE TIMING BELT COVER SUB-ASSEMBLY NO.3 LH

a. Remove the grommet and separate the camshaft position sensor connector and cam position sensor wire from left timing belt cover

sub-assembly No. 3.

b. Disconnect the 3 wire harness clamps.
c. Remove the 4 bolts and left timing belt cover sub-assembly No. 3.

14. REMOVE TIMING CHAIN OR BELT COVER NO.2

a. Remove the nut, 3 bolts and timing belt cover No. 2.

15. REMOVE TIMING BELT COVER SUB-ASSEMBLY NO.2

a. Remove the 2 bolts and timing belt cover sub-assembly No. 2.

16. REMOVE V-RIBBED BELT TENSIONER ASSEMBLY

a. Remove the bolt 2 nuts and V-ribbed belt tensioner.
