3. Remove the crankshaft damper bolt.

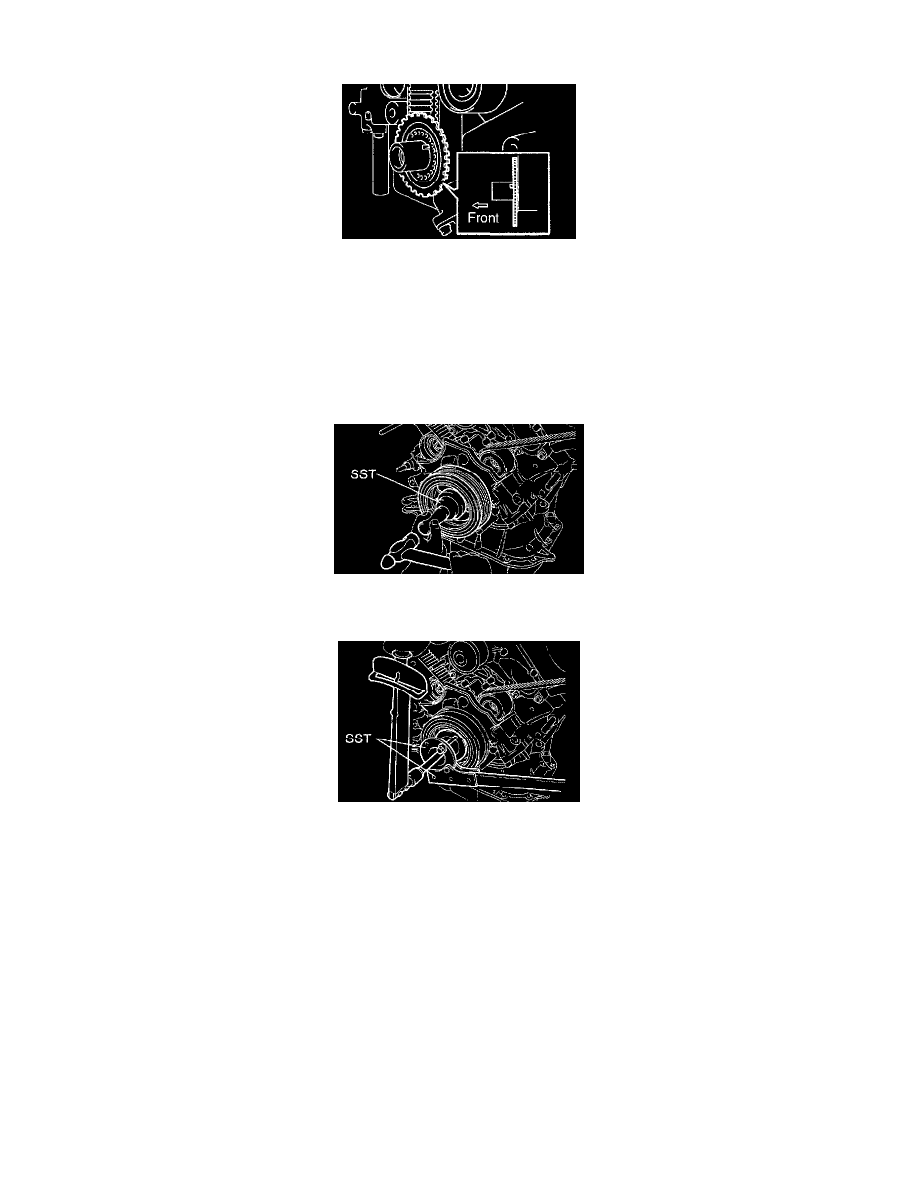

23. INSTALL CRANKSHAFT POSITION SENSOR PLATE NO.1

a. Install the crank-angle-sensor plate as shown in the illustration.

NOTICE:  Take care not to install it in a wrong direction.

24. INSTALL TIMING BELT NO.1 COVER

a. Install the timing belt cover with the 4 bolts.

Torque: 75 Nm (80 kgf-cm, 66 inch lbs.)

25. INSTALL CRANKSHAFT DAMPER SUB-ASSEMBLY

a. Fit the damper set key to the key groove of the crankshaft damper.

b. Using a SST and a hammer, tap in the crankshaft damper.

SST 09223-46011

c. Using SST, install the damper bolt.

SST 09213-70011 (09213-70020), 09330-00020)
Torque: 245 Nm (2,500 kgf-cm, 181 ft. lbs.)

26. INSTALL FAN BRACKET SUB-ASSEMBLY

a. Install the fan bracket with the 2 bolts and 2 nuts.

Torque: 16 Nm (160 kgf-cm, 12 ft. lbs.) for 12 mm head
32 Nm (330 kgf-cm, 24 ft. lbs.) for 14 mm head

27. INSTALL V-RIBBED BELT TENSIONER ASSEMBLY

a. Install the belt tensioner with the bolt and 2 nuts.

Torque:
Bolt 16 Nm (160 kgf-cm, 12 ft. lbs.)

28. INSTALL TIMING BELT COVER SUB-ASSEMBLY NO.2

a. Install the timing belt cover and fit the claws and pins into each part.
