Wiper Motor: Locations

Wiper Motor: Locations

Harness Routing Views

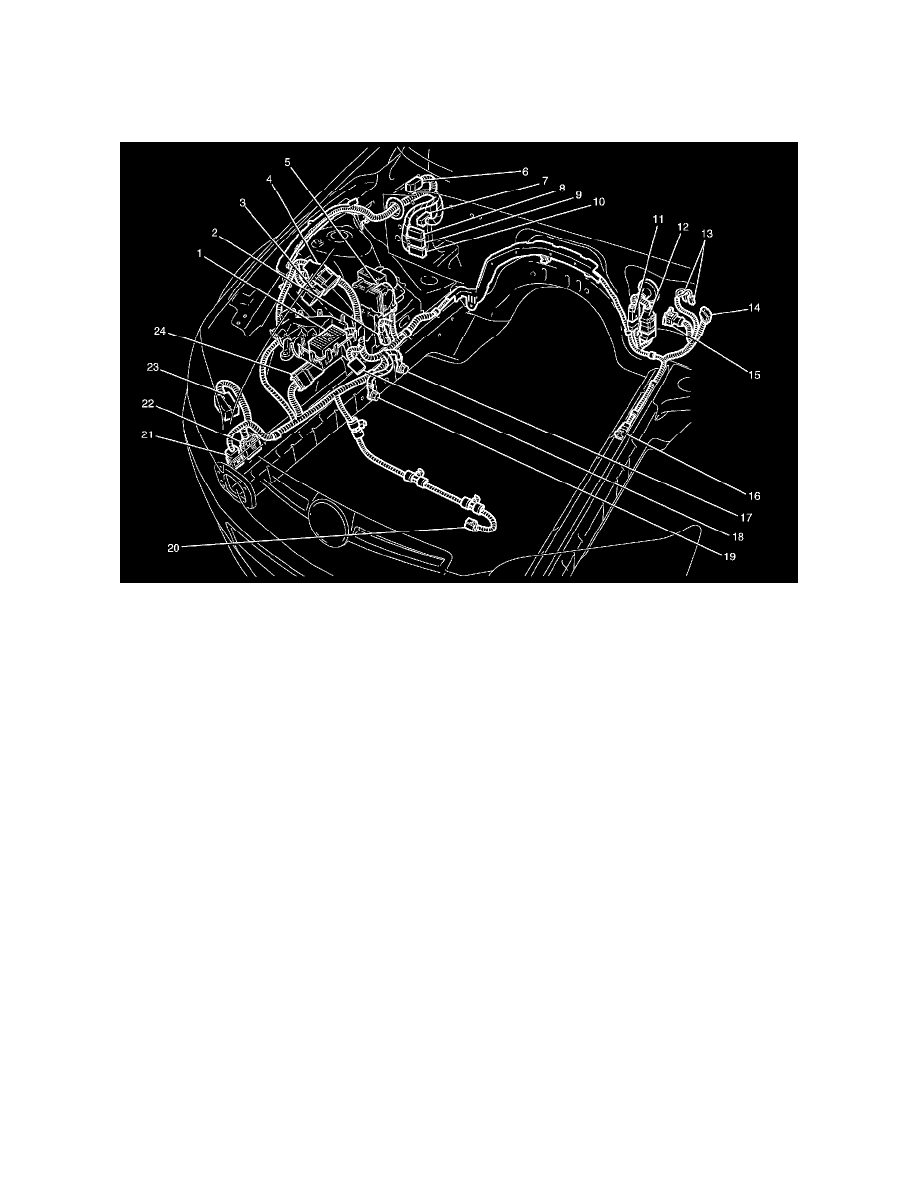

Body Front Wiring (6.0L, Left Hand Drive)

1 - Fuse Block - Underhood - X124
2 - Body Front Harness to RF Wheel Speed Sensor Connector - X161
3 - Engine and Transmission Wiring Harness Connector 3 - X103
4 - Engine and Transmission Wiring Harness Connector 1 - X102
5 - Electronic Brake Control Module (EBCM) - A116
6 - Transmission Control Module (TCM) Connector - A112 (4L60E)
7 - Body Wiring Harness Connector 1 - X206
8 - Instrument Panel Wiring Harness Connector 3 - X200
9 - Instrument Panel Wiring Harness Connector 4 - X204
10 - Instrument Panel Wiring Harness Connector 5 - X207
11 - Instrument Panel Wiring Harness Connector 2 - X203
12 - Instrument Panel Wiring Harness Connector 1 - X104
13 - Theft Horn Connector - B9-X1 & B9-X2
14 - Windshield Wiper Motor Connector - M17
15 - Brake Fluid Level Switch Connector - S36
16 - Body Front Harness to LF Wheel Speed Sensor Connector - X160
17 - Right Chassis Rail Ground - G101
18 - Engine and Transmission Wiring Harness Connector 2 - X110
19 - Right Chassis Rail Ground - G102
20 - Automatic Headlamp Levelling Sensor Connector- B179 (Long Wheel Base)
21 - Body Front to Front Fascia Wiring Harness Connector - X108
22 - Front Compartment Wiring Harness Connector 1 - X106
23 - Automatic Headlamp Levelling Module Connector - A172 (Long Wheel Base)
24 - Engine Control Module Connector - A43-X1
