Timing Belt: Testing and Inspection (page 5 of 8)

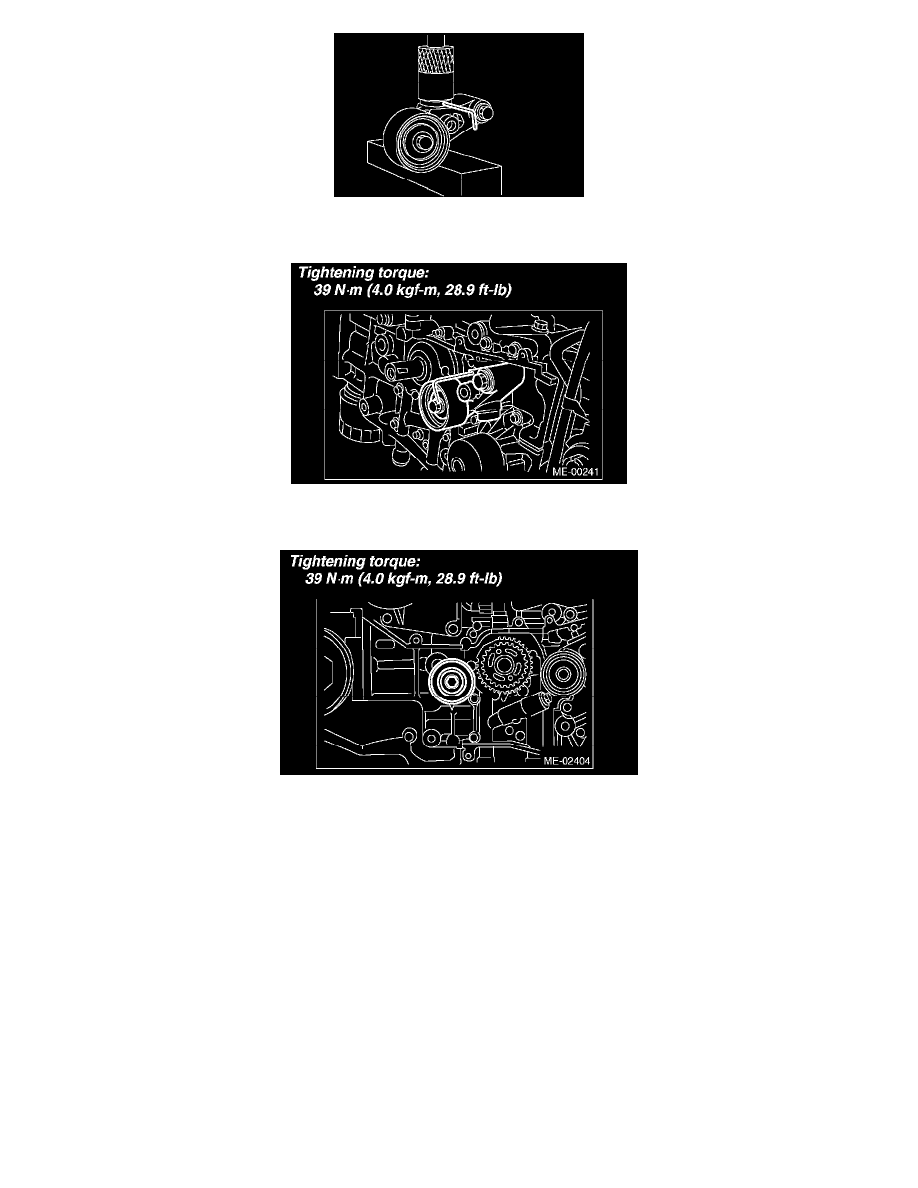

5. Install the automatic belt tension adjuster assembly.

Tightening torque: 39 Nm (4.0 kgf-m, 28.9 ft. lbs.)

6. Install the belt idler (No. 1).

Tightening torque: 39 Nm (4.0 kgf-m, 28.9 ft. lbs.)

Timing Belt

1. Prepare for installation of automatic belt tension adjuster assembly.

^

Installation of timing belt

2. Turn the cam sprocket No. 2 using ST1, and turn the cam sprocket No. 1 using ST2 so that their alignment marks (A) come to top positions.

ST118231AA010 CAM SPROCKET WRENCH

NOTE: CAM SPROCKET WRENCH (499207100) can also be used.

ST2 499207400 CAM SPROCKET WRENCH
