Timing Belt: Testing and Inspection (page 6 of 8)

Make

Saab

Model

9-2X F4-

Engine

2.5L

Year

2006

Section

Timing Belt

MaintenanceTesting and Inspection · page 6 of 8

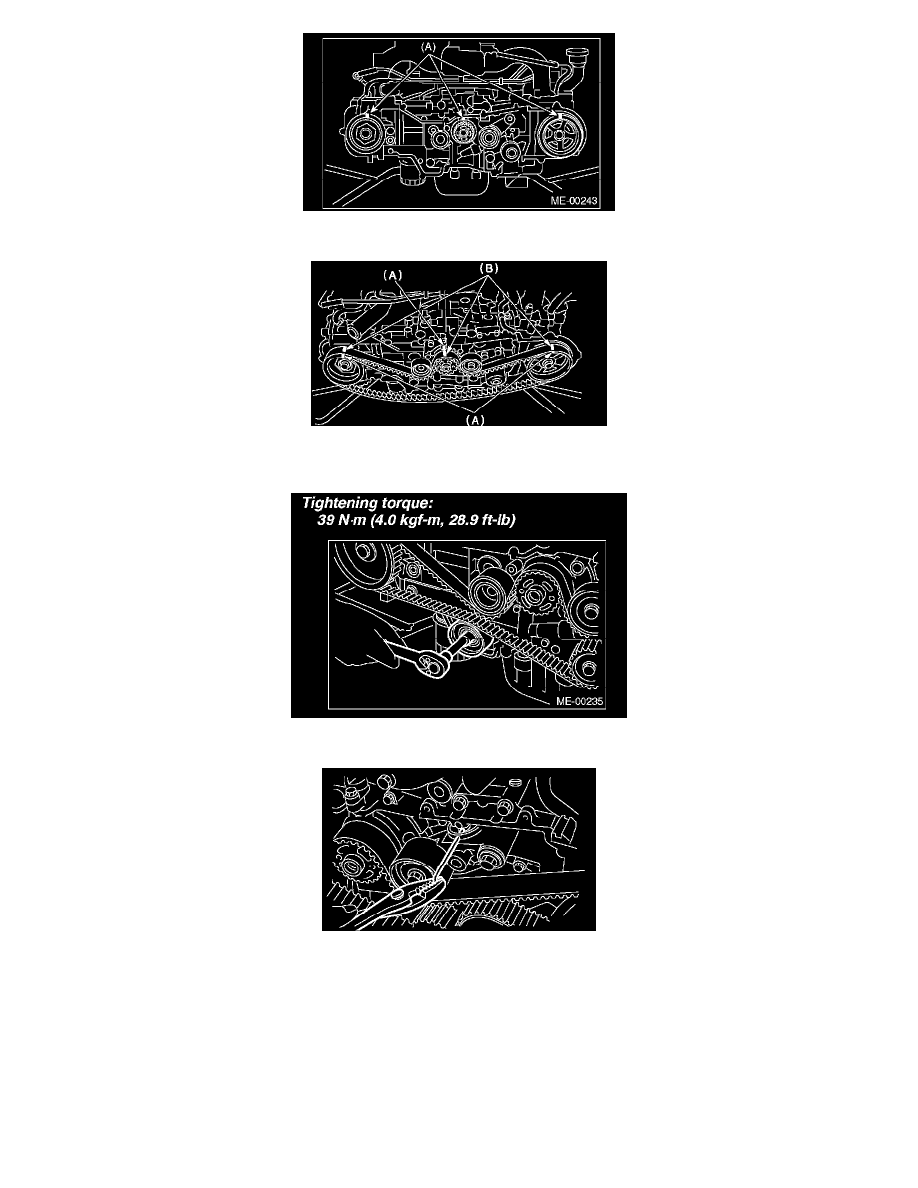

3. While aligning the alignment mark (B) on timing belt with the mark (A) on sprockets, position the timing belt properly.

4. Install the belt idler (No. 2).

Tightening torque: 39 Nm (4.0 kgf-m, 28.9 ft. lbs.)

5. After ensuring the marks on timing belt and cam sprockets are aligned, remove the stopper pin from belt tension adjuster.

6. Install the timing belt guide. (MT model)

7. Temporarily tighten the timing belt guide mounting bolts.
