Timing Belt: Testing and Inspection (page 7 of 8)

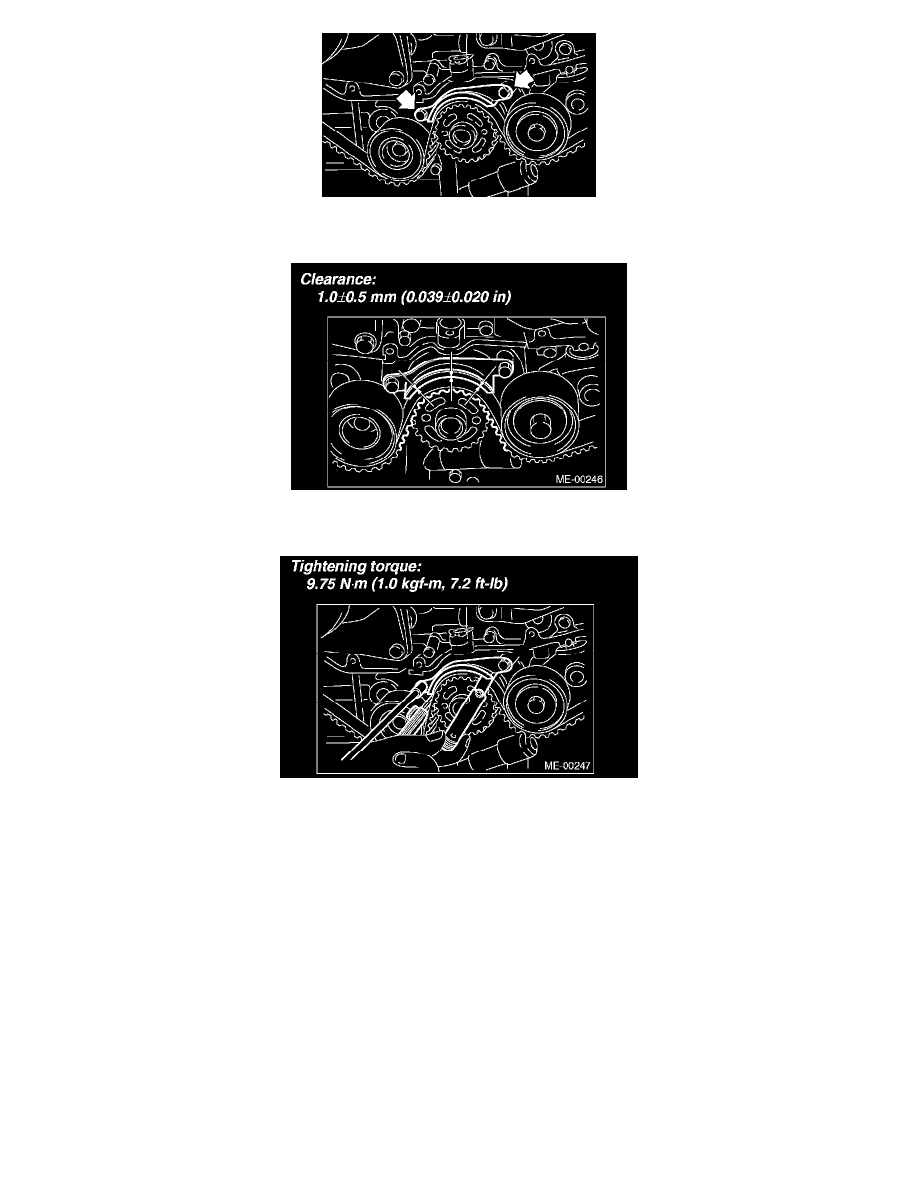

8. Check and adjust the clearance between timing belt and timing belt guide by using thickness gauge.

Clearance: 1.0 - 1-0.5 mm (0.039-1-0.020 inch)

9. Tighten the timing belt guide mounting bolts.

Tightening torque: 9.75 Nm (1.0 kgf-m, 7.2 ft. lbs.)

10. Install the timing belt cover.
11. Install the crank pulley.
12. Install the V-belts.

INSPECTION

1. Check the timing belt teeth for breaks, cracks and wear. If any fault is found, replace the belt.
2. Check the condition of the backside of belt. If cracks are found, replace the belt.

CAUTION:

^

Be careful not to let oil, grease or coolant contact the belt. Remove quickly and thoroughly if this happens.

^

Do not bend the timing belt sharply.
In radial diameter h: .....................................................................................................................................................  60 mm (2.36 inch) or more
