Cruise Control: Diagrams (page 67 of 100)

Make

Saab

Model

9-7X

Engine

V8-6.0L

Year

2008

Section

Diagrams

Cruise ControlDiagnostic Aids · page 67 of 100

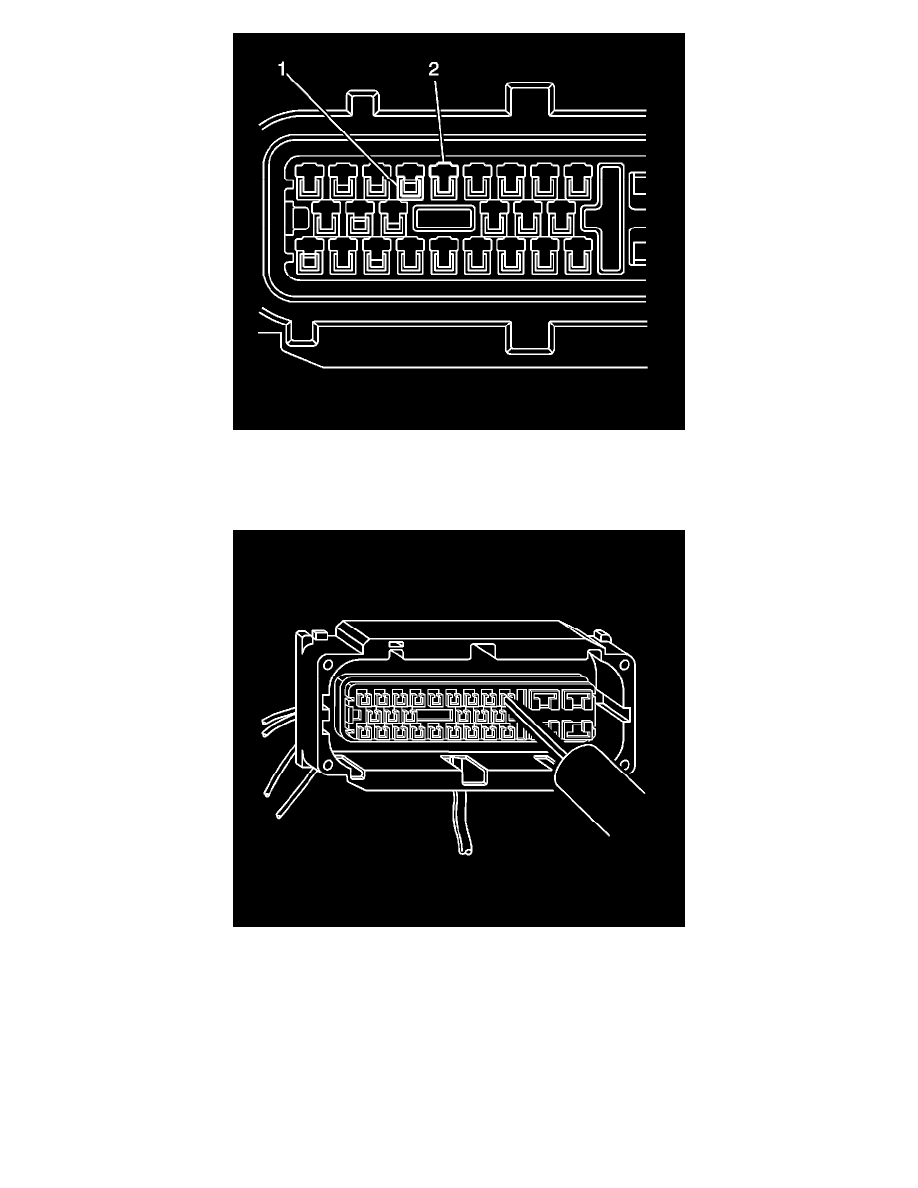

7. The illustration above identifies the entry canal where the terminal release tool will be inserted, and the terminal cavity.

*

Terminal (1)

*

Entry Canal (2)

8. Insert the J-38125-553 (15315247) tool into the entry canal and pry up on the terminal retainer. The terminal retainer is a small plastic piece on the

top of the terminal. The terminal retainer must be held up while the terminal is pulled out of the connector.
