Leon Mk1
Main shaft: adjusting |

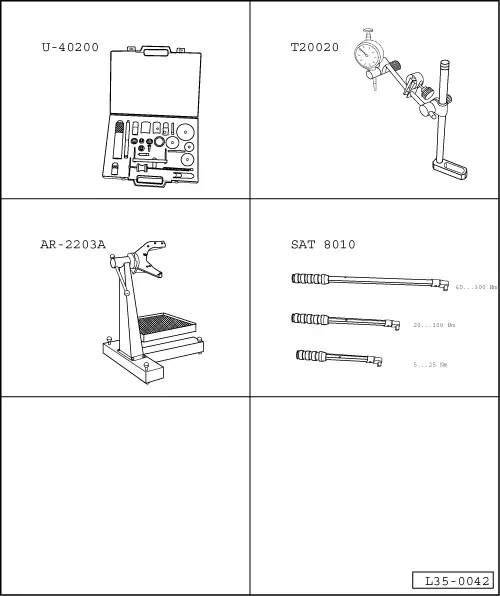

Special tools and workshop equipment required |
t | Case for repairing gearboxes -U-40200- |
t | All-purpose support for tester -T20020- |
t | Support column for gearbox-differential -Ar-2203A- |
t | Dynometric keys -SAT 8010- |
|
|
Note!
|
Note!
|
Height | Adjustment washer | |
measured for bearing set (mm) | Thickness (mm) | Spares No. |
0.671 … 0.699 0.700 … 0.724 0.725 … 0.749 | 0.650 0.675 0.700 | 02A 311 140 02A 311 140 A 02A 311 140 B |
0.750 … 0.744 0.775 … 0.799 0.800 … 0.824 | 0.725 0.750 0.775 | 02A 311 140 C 02A 311 140 D 02A 311 140 E |
0.825 … 0.849 0.850 … 0.874 0.875 … 0.899 | 0.800 0.825 0.850 | 02A 311 140 F 02A 311 140 G 02A 311 140 H |
0.900 … 0.924 0.925 … 0.949 0.950 … 0.974 | 0.875 0.900 0.925 | 02A 311 140 J 02A 311 140 K 02A 311 140 L |
0.975 … 0.999 1.000 … 1.024 1.025 … 1.049 | 0.950 0.975 1.000 | 02A 311 140 M 02A 311 140 N 02A 311 140 P |
1.050 … 1.074 1.075 … 1.099 1.100 … 1.124 | 1.025 1.050 1.075 | 02A 311 140 Q 02A 311 140 R 02A 311 140 S |
1.125 … 1.149 1.150 … 1.174 1.175 … 1.199 | 1.100 1.125 1.150 | 02A 311 140 TT 02A 311 140 AA 02A 311 140 AB |
1.200 … 1.224 1.225 … 1.249 1.250 … 1.274 | 1.175 1.200 1.225 | 02A 311 140 AC 02A 311 140 AD 02A 311 140 AE |
1.275 … 1.229 1.300 … 1.324 | 1.250 1.275 | 02A 311 140 AF 02A 311 140 AG |
1.325 … 1.349 | 1.300 | 02A 311 140 02A 311 140 |
1.350 … 1.374 | 1.325 | 02A 311 140 02A 311 140 A |
1.375 … 1.399 | 1.350 | 02A 311 140 A 02A 311 140 A |
1.400 … 1.424 | 1.375 | 02A 311 140 A 02A 311 140 B |
1.425 … 1.449 | 1.400 | 02A 311 140 B 02A 311 140 B |
1.450 … 1.474 | 1.425 | 02A 311 140 B 02A 311 140 C |
1.475 … 1.499 | 1.450 | 02A 311 140 C 02A 311 140 C |
1.500 … 1.524 | 1.475 | 02A 311 140 C 02A 311 140 D |
1.525 … 1.549 | 1.500 | 02A 311 140 D 02A 311 140 D |
1.550 … 1.574 | 1.525 | 02A 311 140 D 02A 311 140 E |
1.575 … 1.599 | 1.550 | 02A 311 140 E 02A 311 140 E |
1.600 … 1.624 | 1.575 | 02A 311 140 E 02A 311 140 F |
1.625 … 1.649 | 1.600 | 02A 311 140 F 02A 311 140 F |
1.650 … 1.674 | 1.625 | 02A 311 140 F 02A 311 140 G |
1.675 … 1.699 | 1.650 | 02A 311 140 G 02A 311 140 G |
1.700 … 1.724 | 1.675 | 02A 311 140 G 02A 311 140 H |
1.725 … 1.749 | 1.700 | 02A 311 140 H 02A 311 140 H |
1.750 … 1.774 | 1.725 | 02A 311 140 H 02A 311 140 J |
1.775 … 1.791 | 1.750 | 02A 311 140 J 02A 311 140 J |
|
|
|
Note!
|
