Alignment: Specifications (page 6 of 11)

3.

Tighten the two self-locking nuts.

Tightening torque:

152 Nm (16 kgf-m, 116 ft. lbs.)

CASTER
Inspection

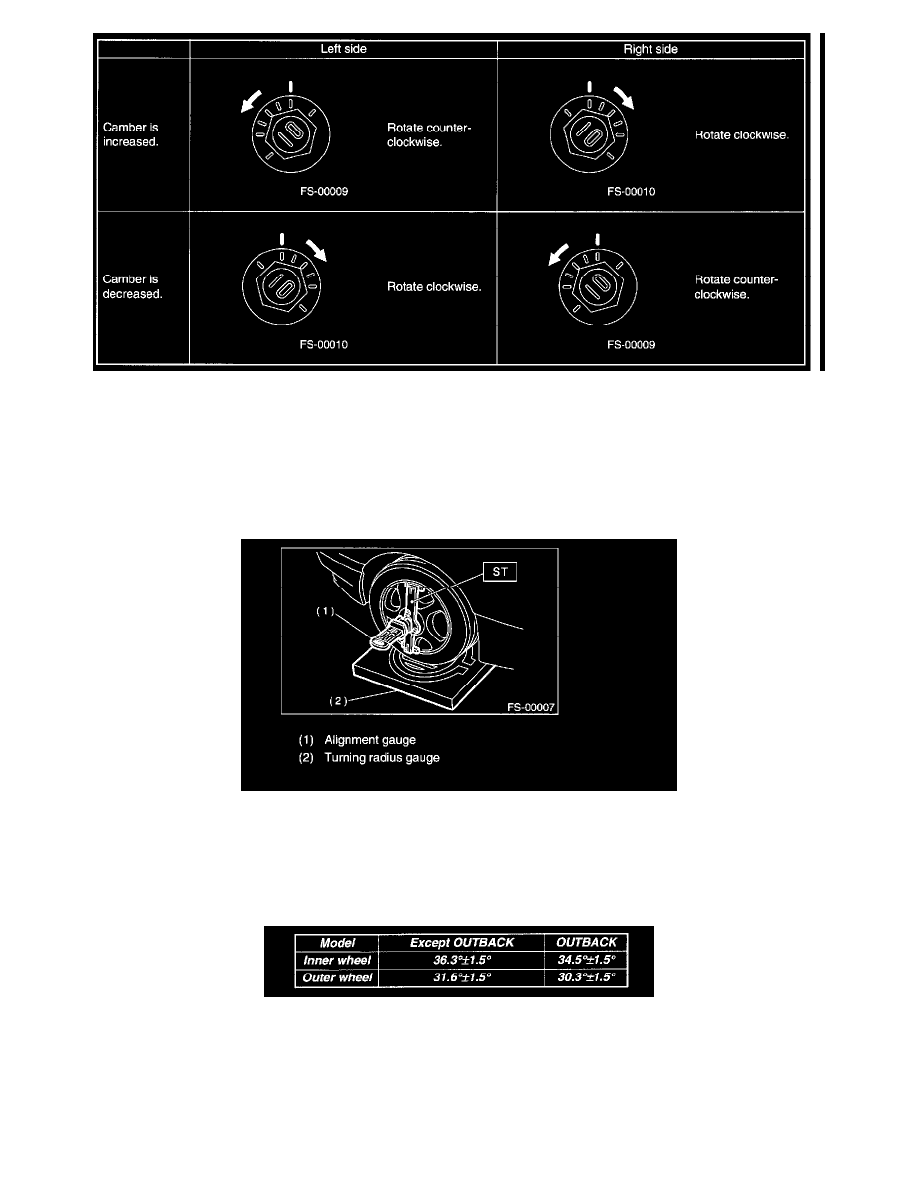

1. Place front wheel on turning radius gauge. Make sure ground contacting surfaces of front and rear wheels are set at the same height.

2. Set ST into the center of the wheel, and then install the wheel alignment gauge.

ST 927380002 ADAPTER

3. Follow the wheel alignment gauge operation manual to measure the caster angle.

NOTE: Refer to the "SPECIFICATIONS" for the caster values.

Steering Angle

STEERING ANGLE
Inspection

1.

Place vehicle on a turning radius gauge.

2.

While depressing brake pedal, turn steering wheel fully to the left and right. With steering wheel held at each fully turned position, measure
both the inner and outer wheel steering angle.
