Drive Belt: Adjustments

CHECKING BELT TENSION:

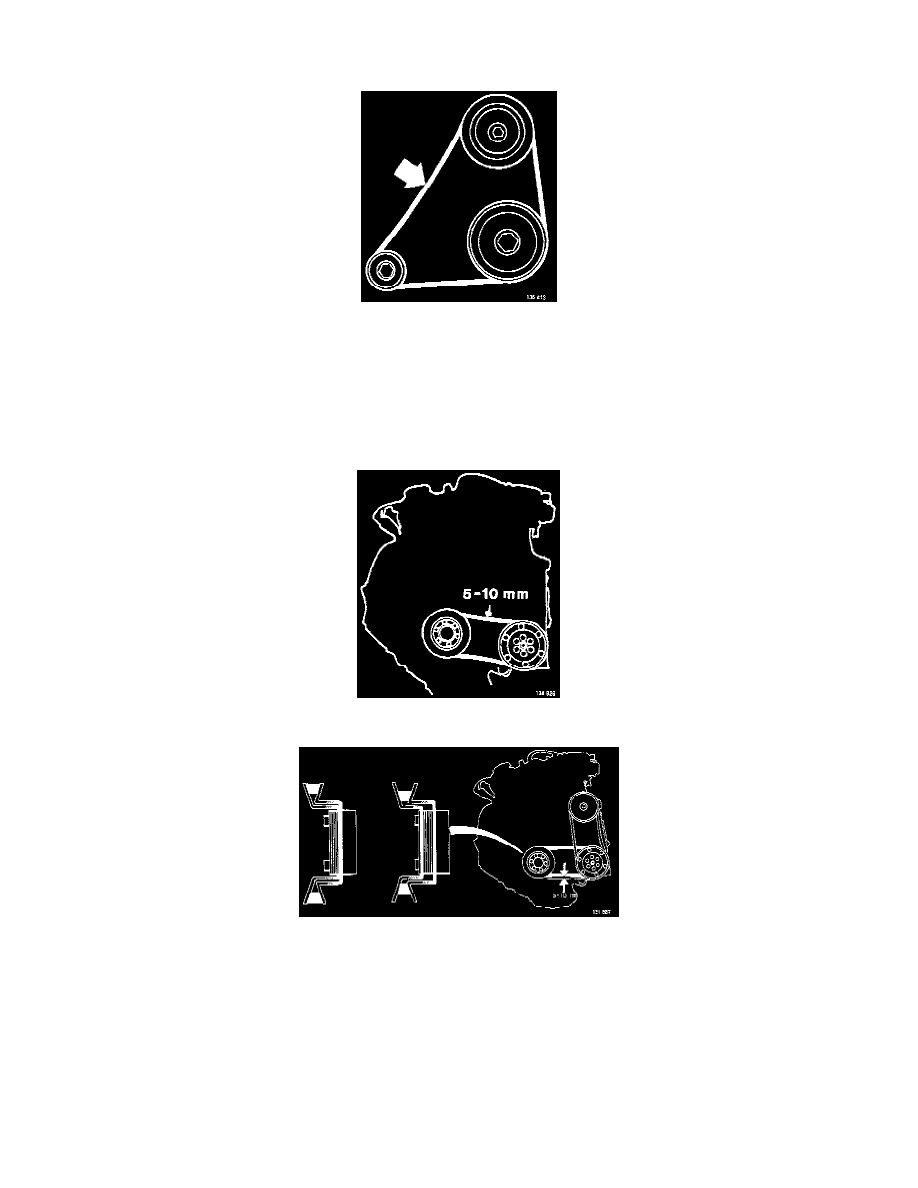

Belt Tension [Alternator-Fan]

Alternator-Fan Belt:

-

With correct tension it should be possible to deflect the belts 5-10 mm (0.2-0.4 in) halfway between the pulleys.

Note: When changing the alternator-fan belt, both belts must be replaced.

-

When adjusting the drive belt for the cooling system on cars with power steering and one drive belt, use tool 5197.

AC Belt Without Power Steering

AC Belt With Power Steering And Two Drive Belts
