CHECK OPERATION OF CONNECT RADIO MODULE

Check 5580PB

2.0 16V

CHECK OPERATION OF CONNECT RADIO MODULE
Connect internal diagnosis

Foreword.

Even if the Connect radio function is faulty, treat the radio as if it is working (tuned to a radio station with audible sound).

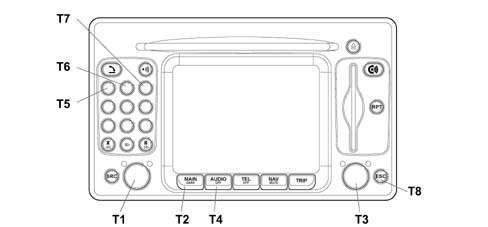

Proceed as follows to gain access to internal diagnostics:

  • accendere il Connect, premendo il tasto/manopola sinistro (T1).
  • sullo schermo in ambiente AUDIO non deve comparire la scritta AUDIO OFF
  • premere il tasto MAIN (T2)
  • premere il tasto/manopola destro (T3) per visualizzare il menù principale
  • premere il tasto AUDIO (T4) per alcuni secondi finché appare la scritta "AUDIO OFF"
  • inserire la password di assistenza premendo in sequenza i tasti numerati 1-2-3 (T5, T6, T7)
  • premere il tasto/manopola destro (T3) per conferma

This will provide acess to the Service menu:

  • utilizzare il tasto/manopola (T3) per spostarsi con il cursore sino ad attivare l´ambiente "Assistenza"
  • confermare premendo il tasto/manopola destro (T3)

Turn knob (T3) to select the EOL Diagnostics menu and press the key to confirm the choice

The EOL Diagnostics menu consists of:

  • N° Disegno
  • Luci: nell´area viene indicato lo stato dell´interruttore luci di posizione On = accese, Off = spente
  • Retromarcia: nell´area viene indicato lo stato dell´interruttore retromarcia On = inserita, Off = non inserita
  • Odometro esterno: Questo campo indica il numero di impulsi provenienti dal ripetitore tachimetrico del quadro strumenti. La verifica si ottiene muovendo il veicolo, controllando l´aumento e la diminuzione del numero a seconda della velocità. Il corretto funzionamento viene indicato con un cambiamento di colore. L´area in verde quando non sono riscontrate anomalie, mentre in colore rosso indica presenza di problemi.
  • Casse
  • Antenna GPS: indica lo stato del collegamento fisico dell´antenna GPS (assorbimento elettrico dell´antenna). In un´area vicina viene indicato con il colore verde che non sono riscontrate anomalie, mentre il colore rosso indica presenza di problemi
  • Antenna AM/FM
  • Errore interno: fornisce informazioni sullo stato degli errori interni al sistema. Viene indicato in un´area vicina che cambia colore: dove il colore verde indica errore assente, mentre il colore rosso indica errore presente
  • Tasto CLEAR ERROR MEMORY Questa funzione è attiva con chiave su marcia, premendo la manopola (T3) attiverà la procedura di cancellazione della memoria errori. La cancellazione della memoria avviene dopo la fase di chiave su stop/chiave su marcia. Gli errori ancora presenti saranno effettivamente presenti in quell´istante

press the ESC key (T8) to exit from the menu.

Turn knob (T3) to select Diagnostics mode and press the knob to confirm the choice. Further submenus can be selected within this menu to continue self-diagnosis:

  • GSM
  • Radio
  • GPS
  • Input
  • Navigazione
  • Status and Dati

Menu: Service/Diagnostics/Navigation

The following are displayed in the Navigation submenu:

  • Retromarcia: Il campo retromarcia permette di verificare se la retromarcia è inserita o meno e l´indicazione sarà On o Off.
  • Odometro esterno: Questo campo indica il numero di impulsi provenienti dal ripetitore tachimetrico del quadro strumenti. La verifica si ottiene muovendo il veicolo, controllando l´aumento e la diminuzione del numero nel campo interessato, a seconda della velocità veicolo. Il corretto funzionamento viene indicato con un cambiamento di colore. L´area in verde (Calibrazione fattore di scala ottimale) quando non sono riscontrate anomalie, mentre in colore rosso (Calibrazione fattore di scala non ottimale) indica presenza di problemi.
  • Offset Giroscopio: indica se è stato correttamente valutato, in un´area vicina il colore verde indica che non ci sono anomalie riscontrate, mentre il colore rosso indica presenza di problemi.
  • Giroscopio indica se il segnale proveniente dal giroscopio è dentro valori compatibili in un´area vicina il colore verde indica che non ci sono anomalie, mentre il colore rosso indica presenza di problemi.
  • Reset Taratura Odometro: L´attivazione di questo tasto permette di eseguire la procedura di reset del fattore di scala odomentrico. La nuova pressione del tasto/manopola (T3) attiverà l´operazione.

press the ESC key (T8) to exit from the menu.

Menu: Service/Diagnostics/Status and Date

The Status and Date menu consists of:

  • Dati EEPROM
  • Identification option
  • DTC

This submenu is present but is not required for this test.
