Timing Belt: Specifications (page 9 of 10)

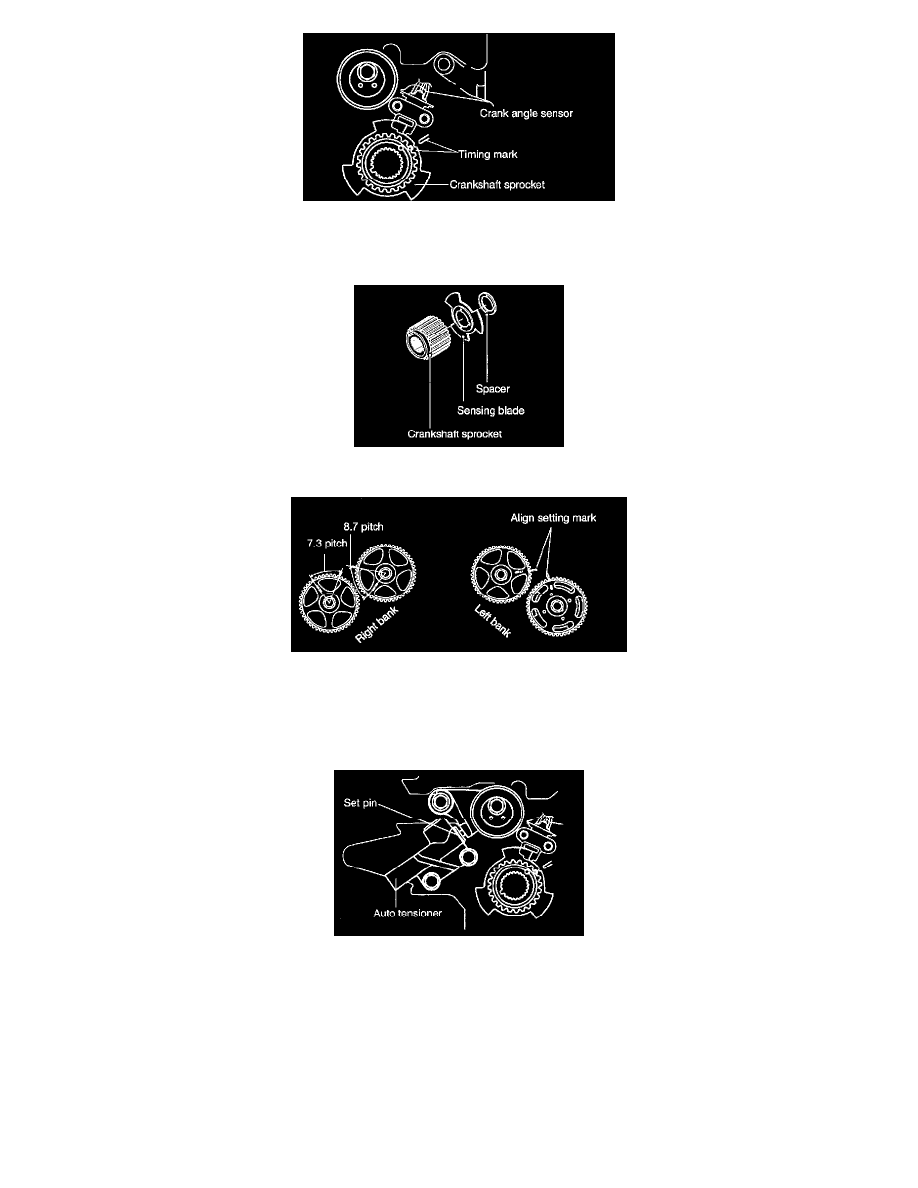

3. Install the crankshaft sprocket.

Notice:  Confirm if timing marks coincide with.

Caution:  Align the spacer with a pin, and assemble it exerting even force not to deform the crankshaft sensing blade.

4. Install the camshaft sprocket. Align it like initial state as shown.

Caution:  When installing camshaft sprocket, tighten the bolt holding hexagonal part of camshaft to prevent it from turning.

5. Install the auto tensioner to the oil pump case.

Caution:  At this time the auto tensioner's set pin should be assembled completely.
