TRANSFER BOX

14

OVERHAUL

REAR OUTPUT SHAFT DRIVE FLANGE

Service repair no - 41.20.14/01

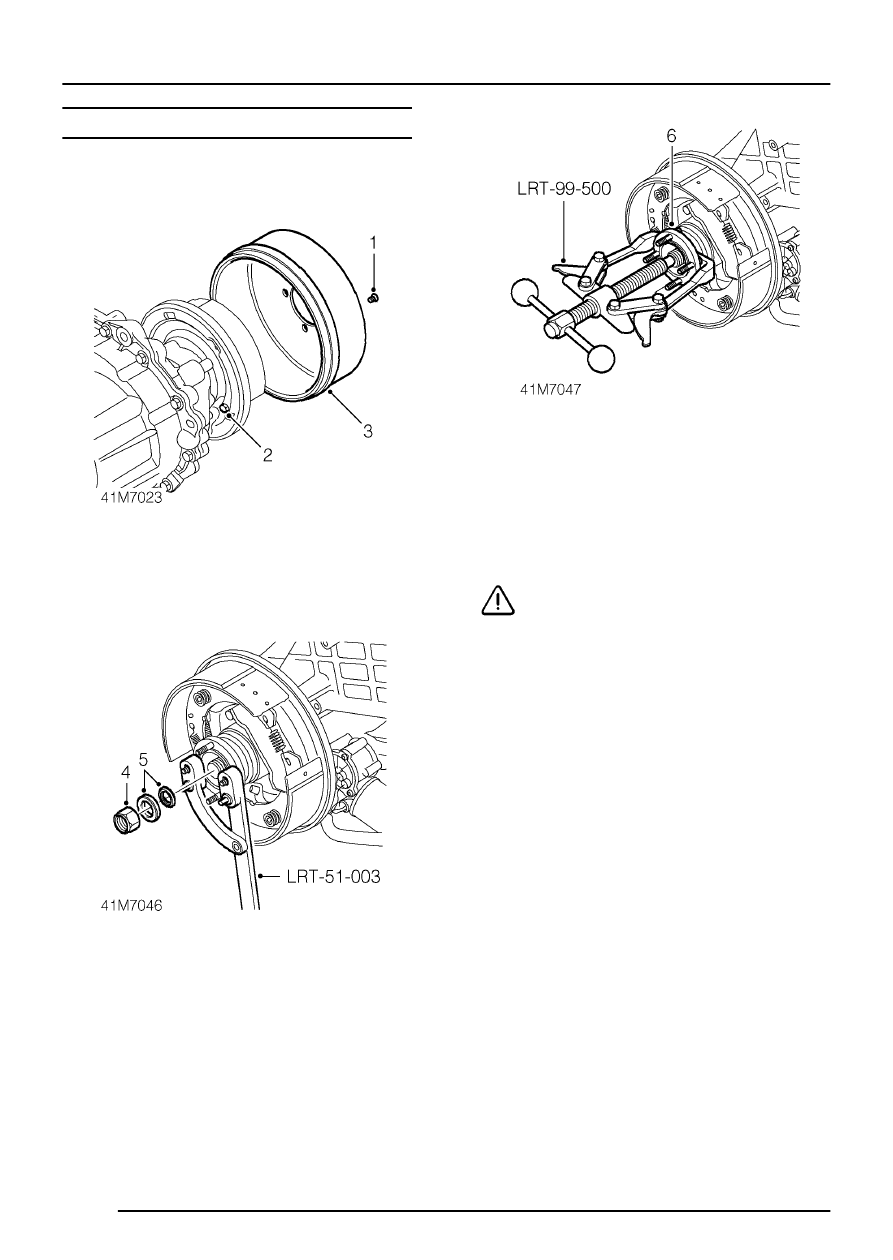

Remove

1. Remove screw securing brake drum to flange.
2. Loosen park brake drum adjusting screw.
3. Remove brake drum.

4. Using LRT-51-003 to restrain drive flange,

remove nut securing drive flange to rear output
shaft.

5. Collect washer and seal.

6. Using LRT-99-500 if necessary, remove flange

from output shaft.

Refit

1. Clean running surface of drive flange. Ensure

all traces of rubber are removed.

CAUTION: Do not use a metal scraper as
this may damage sealing surface.

2. Fit drive flange to rear output shaft.
3. Fit seal, washer and new nut to rear output

shaft.

4. Using LRT-51-003 to restrain drive flange,

tighten nut to 220 Nm. (162 lbf.ft)

5. Fit brake drum to drive flange and secure with

screw.

6. Adjust park brake drum screw.

See New

Range Rover Workshop Manual.
