CLEAN ENGINE BREATHER FILTER

10

MAINTENANCE

6

MAINTENANCE

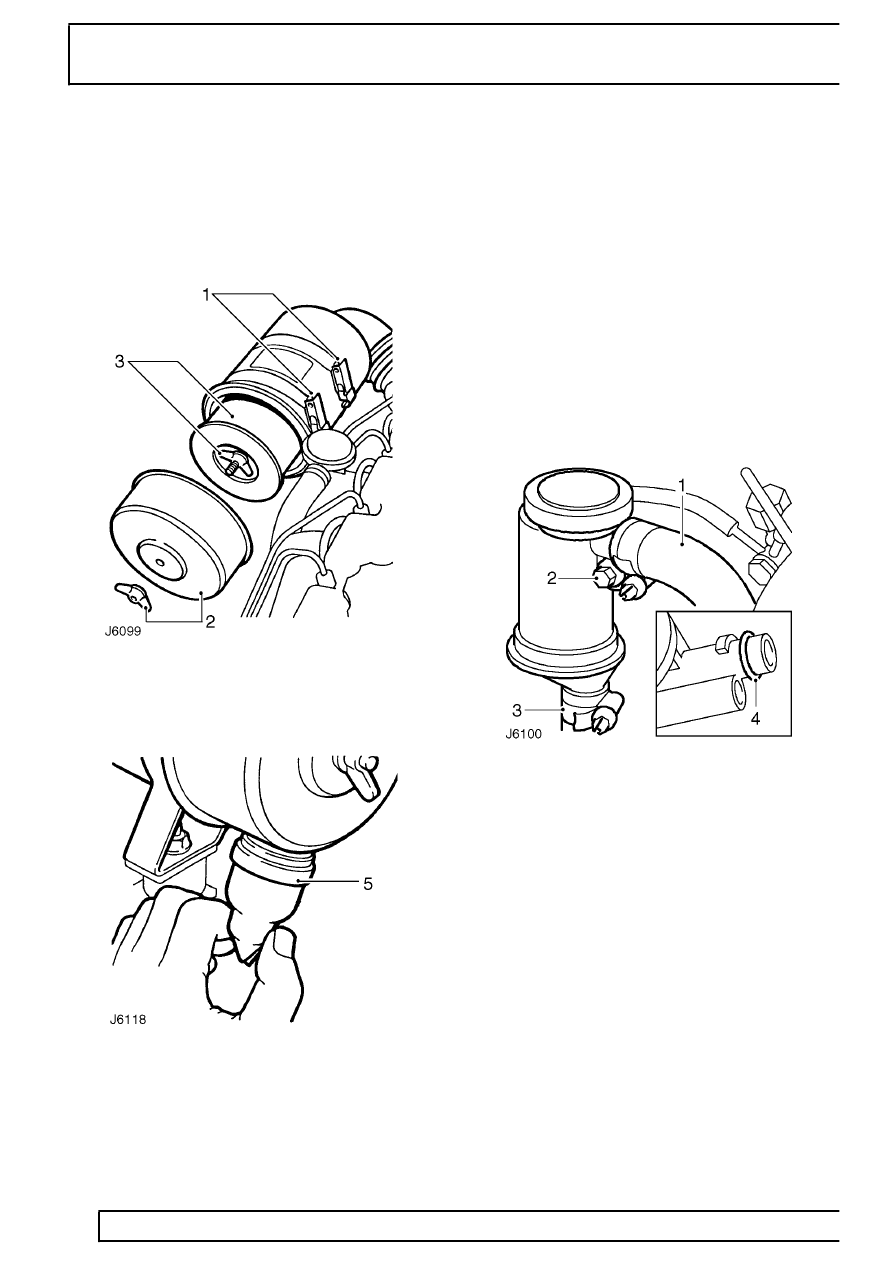

RENEW AIR CLEANER ELEMENT AND CLEAN
DUMP VALVE

Remove

1. Release 2 retaining clips and lift air cleaner from

its cradle sufficiently to gain access to element.

2. Unscrew wing nut and remove end cover.
3. Unscrew second wing nut and withdraw element

from air cleaner casing.

4. Clean interior and exterior of casing and cover.
5. Squeeze open dump valve and check that

interior is clean. Renew valve, if perished.

Refit

6. Fit new element, seal first, into casing and

secure with wing nut.

7. Fit end cover, align mating arrows, and secure

with wing nut.

8. Position air cleaner in mounting cradle and

secure with retaining clips.

CLEAN ENGINE BREATHER FILTER

Remove

1. Disconnect breather top hose.
2. Remove single bolt and ease breather from

rocker cover.

3. Disconnect bottom hose and remove engine

breather.

4. Using suitable flushing solvent, thoroughly clean

breather filter. Remove and discard rubber ’O’
ring from breather pipe.

Refit

5. Fit new rubber ’O’ ring to engine breather.
6. Connect breather bottom hose.
7. Locate breather into rocker cover and secure

with retaining bolt, tightening to

9 Nm (7 lbf/ft).

8. Connect breather top hose.
