TRANSFER BOX

8

OVERHAUL

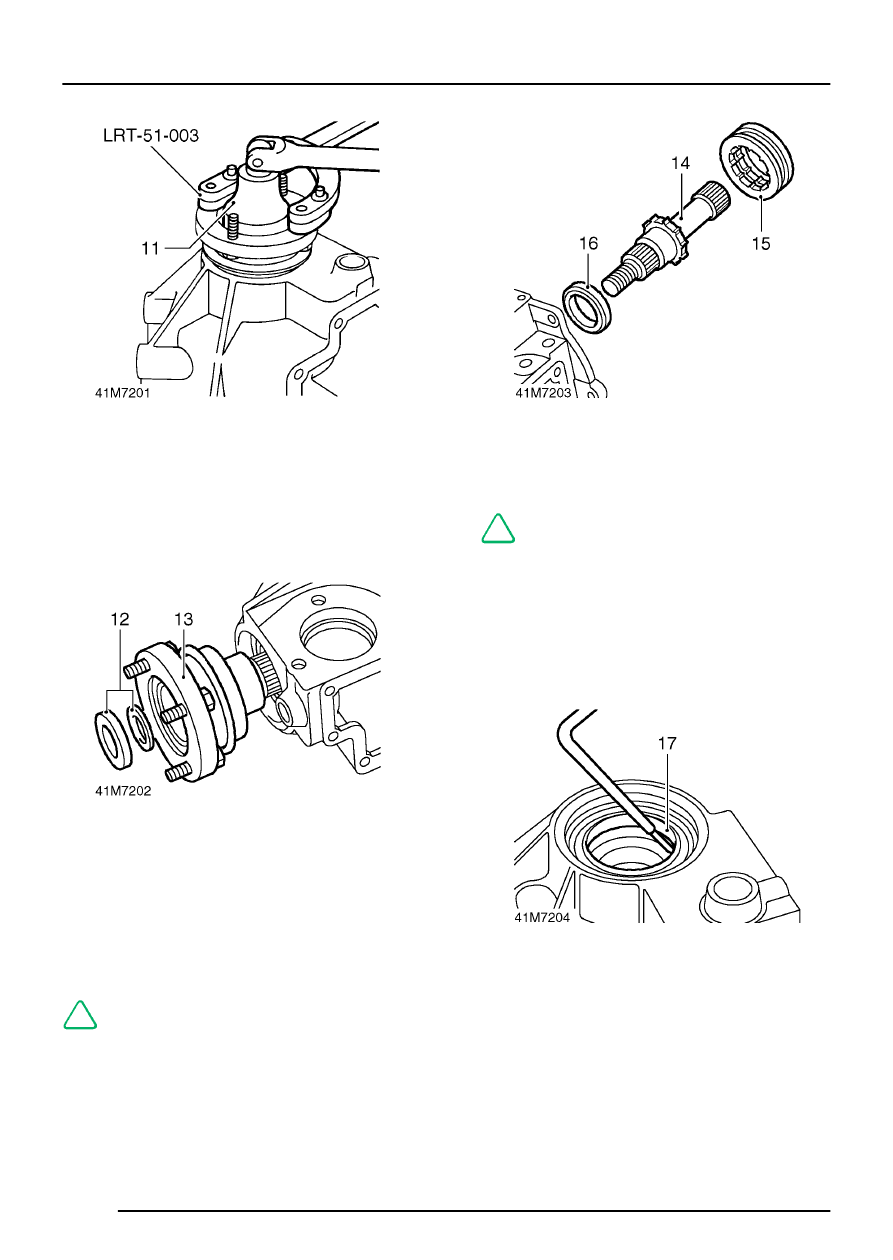

10. Position propeller shaft flange holding tool

LRT-51-003 to output shaft flange.

11. Remove and discard self-locking nut.

12. Remove steel and felt washers, discard felt

washer.

13. Remove output shaft flange together with mud

shield.

NOTE: A replacement output flange will be
supplied with new mud shield and output
shaft oil seal.

14. Using a mallet, drive output shaft out of front

output housing.

NOTE: If it is necessary to use a hand
press to remove output shaft, position
thrust button LRT-370-11/2 between shaft

and press mandrel.

15. Noting its fitted position, remove dog clutch

from output shaft.

16. Noting its fitted position, remove bearing

spacer from output shaft.

17. Taking care not to damage front output

housing, remove and discard output shaft oil
seal.
