TRANSFER BOX

24

OVERHAUL

Differential

1. Check sun and planet gears for wear, cracks

and chipping of teeth.

2. Check cross shafts and recesses in both

halves of differential carrier for damage and
wear.

CAUTION: Ensure planet gears are
retained with their respective shafts.

3. Check retaining ring for distortion.
4. Check splines of differential for wear and

damage.

5. Check teeth of high/low hub for cracks,

chipping and uneven wear.

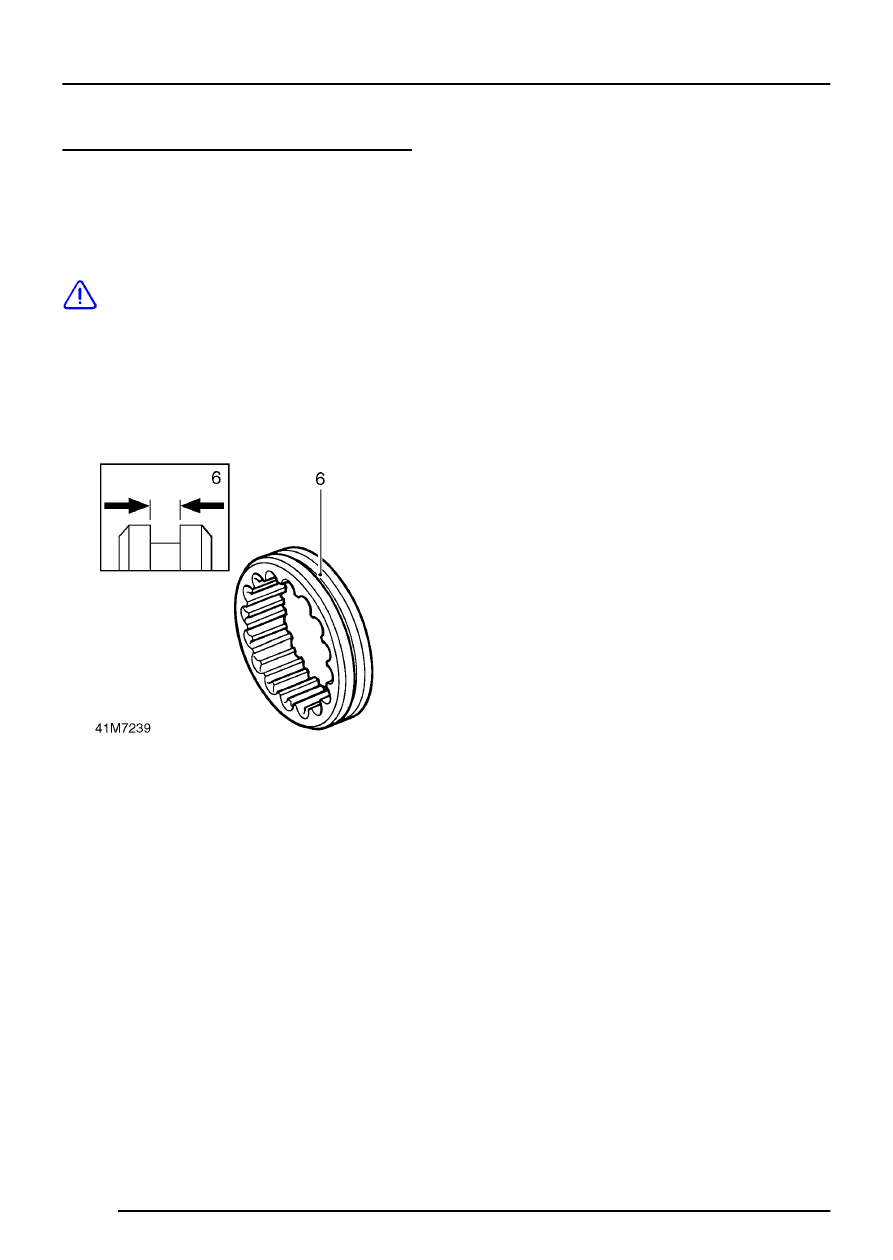

6. Check selector fork groove width in high/low

hub:
Groove width = 7.5 to 7.6 mm (0.295 to 0.3 in)

7. Check splines and teeth of high/low selector

sleeve for uneven wear, cracks, damage and
chipping.

8. Check teeth of high and low range gears for

cracks, chipping and uneven wear.

9. Check high range gear bush for wear and

damage.
