Drive Belt: Testing and Inspection

Drive Belt: Testing and Inspection

DRIVE BELT INSPECTION [LF, L5]

LF

A/C drive belt

NOTE:

-

Drive belt deflection/tension inspection is not necessary because of the use of the maintenance-free type A/C drive belt.

-

Replace the drive belt if it is found to be damaged during visual inspection, or if there is a malfunction or noise in the A/C compressor.  See:
Service and Repair

Generator drive belt

NOTE:

-

Drive belt deflection/tension inspection is not necessary because of the use of the drive belt auto tensioner.

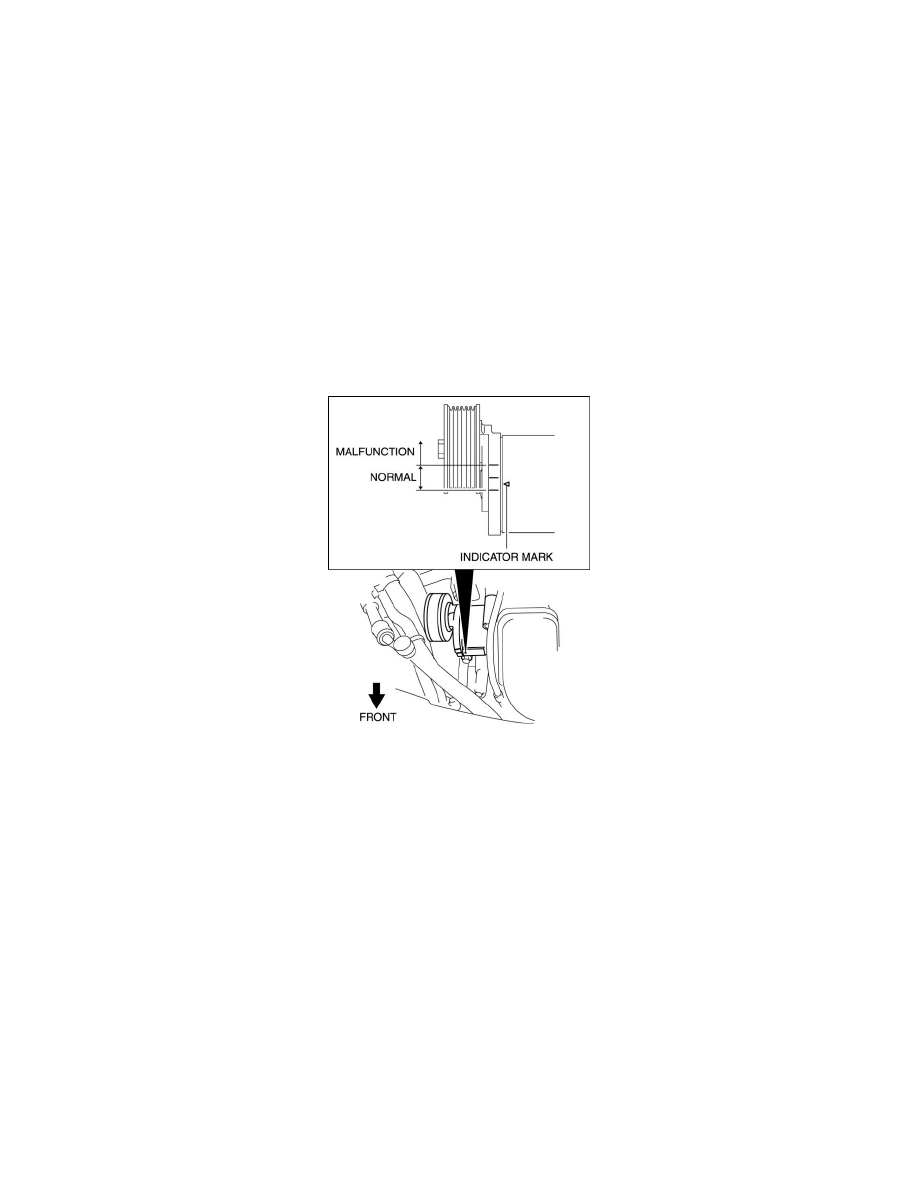

1. Verify that the drive belt auto tensioner indicator mark does not exceed the limit.

-

If it exceeds the limit, replace the drive belt.  See: Service and Repair

L5

NOTE:

-

Drive belt deflection/tension inspection is not necessary because of the use of the drive belt auto tensioner.

1. Verify that the drive belt auto tensioner indicator mark does not exceed the limit.
