SEAT Leon Mk101 · Power transmission
01 · Transmission

Gear change forks:

Make
SEAT
Model
Leon Mk1
Section
6-speed manual gearbox 02S › Gearbox mechanics,operation, construction,diff. › Gear change forks:
Power transmissionGear change forks:

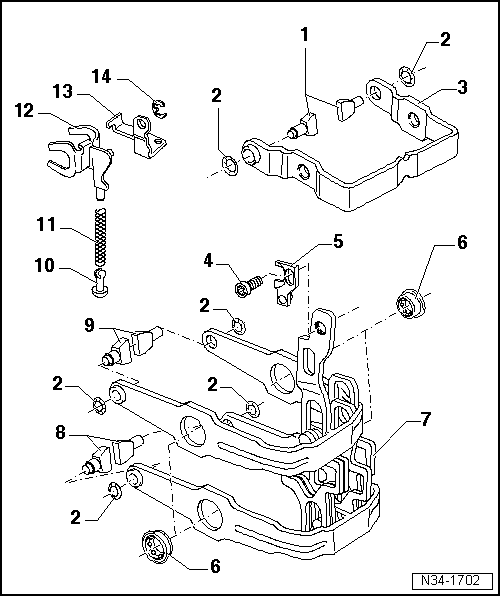

Selector forks with selector lever for reverse gear -arrow-: Disassembling and assembling
  N34-11697
Gear change forks: – SEAT Leon Mk1
1 - 5th gear selector segment
q   Identification → Fig.
q   Detent segment should turn freely after lock washer is installed.
2 - Retainer
q   Always replace
q   Removing → Fig.
q   Installing → Fig.
3 - 5th gear selector fork
q   Adjust with gearboxes manufactured up to week 24/2006 → Fig.
q   Adjust with gearboxes manufactured from week 24/2006 → Fig.
4 - Bolt, 25 Nm
5 - Selector jaw for 5th gear
6 - Angular socket
q   4x
q   Removing → Fig.
q   Under pressure, insert the inner ring into the outer ring → Fig.
q   Installing → Fig.
7 - Gear prong assembly with base strips
8 - 1st / 2nd gear selector segment
q   Identification → Fig.
q   Detent segment should turn freely after lock washer is installed.
9 - 3rd / 4th gear selector segment
q   Identification → Fig.
q   Detent segment should turn freely after lock washer is installed.
10 - Sliding piece
11 - Spring
12 - Reverse gear prong
13 - Support for reverse gear selector fork
14 - Circlip



The same page in: Leon Mk2.
