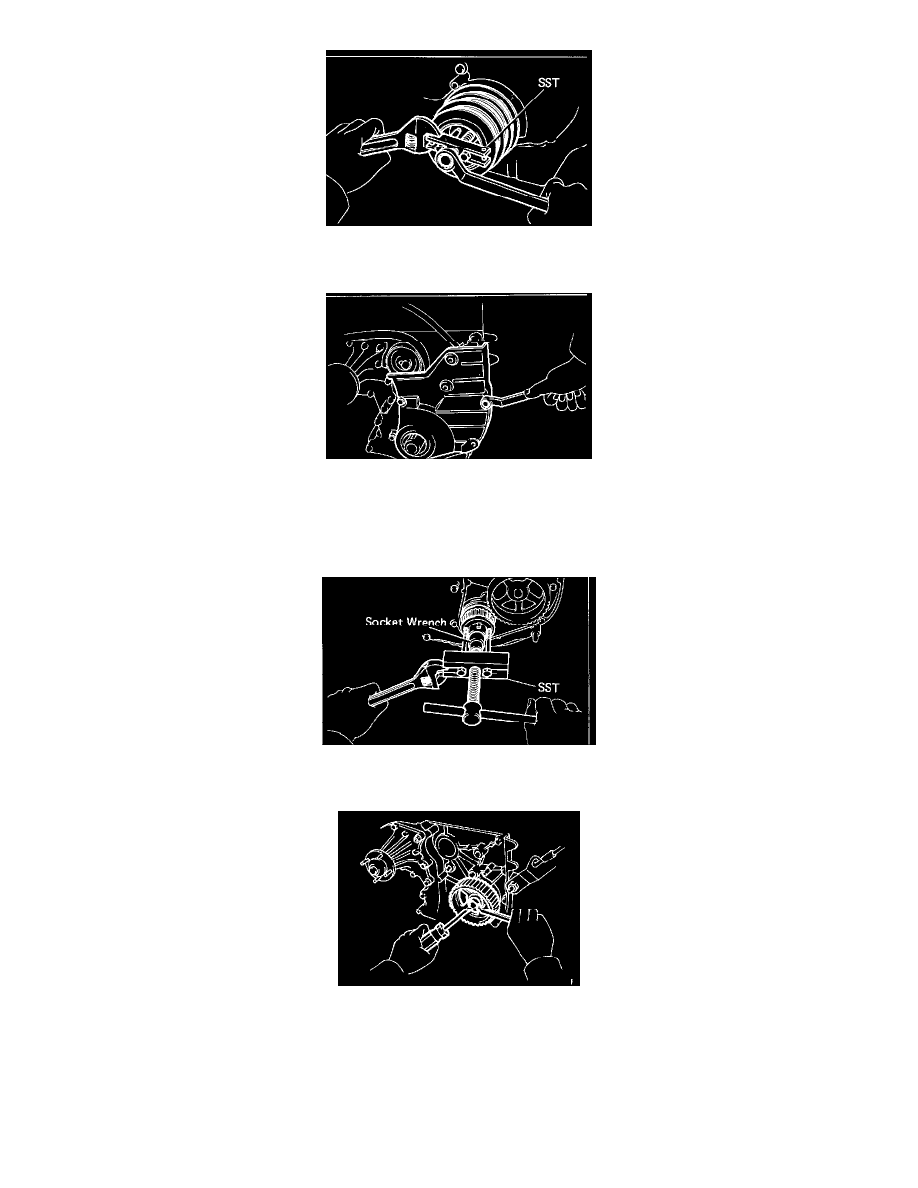

(c) Using SST, remove the pulley. SST 09213-31021

12. REMOVE PS AIR PIPE

13. REMOVE NO.1 TIMING BELT COVER

(a) Remove the A/C compressor without disconnecting hoses (d).
(b) Remove the nine bolts, nut, A/C idler pulley bracket, compressor bracket and No.1 timing belt cover.

14. REMOVE TIMING BELT
15. REMOVE IDLER PULLEY AND TENSION SPRING

16. REMOVE CRANKSHAFT TIMING PULLEY

Using SST and socket wrench, remove the crankshaft timing pulley. SST 09213-60017

17. REMOVE OIL PUMP DRIVE PULLEY

Using a screwdriver to hold the pulley, remove the pulley bolt and pulley.
