Drive Belt: Service and Repair

Drive Belt: Service and Repair

Accessory Drive Belt - Vehicles Without: Supercharger

Removal

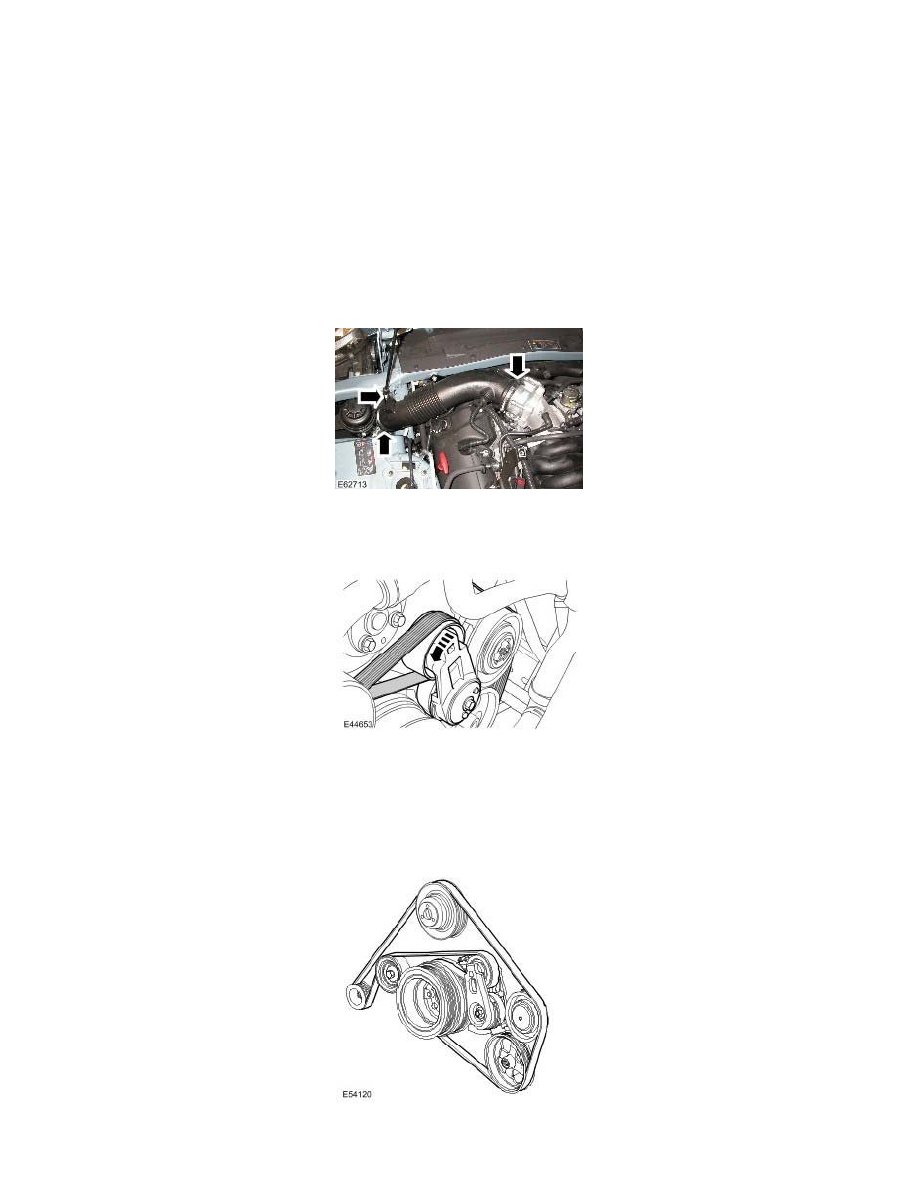

1. Remove the cover and disconnect the battery ground cable.

2. WARNING: Do not work on or under a vehicle supported only by a jack. Always support the vehicle on safety stands.

Raise and support the vehicle.

3. Remove the engine cover.
4. Remove the air deflector.
5. Remove the air intake duct.

> Remove the bolt.
> Release the 2 clips.

6. Release the accessory drive belt.

> Rotate the accessory drive belt tensioner counter-clockwise, using a 3/8" drive wrench.

7. NOTE: Note the fitted position.

Remove the accessory drive belt.

Installation

1. Install the accessory drive belt.

2. Install the air intake duct.
