EXHAUST FRONT PIPE

MANIFOLD AND EXHAUST SYSTEM

3

REPAIR

EXHAUST FRONT PIPE

Service repair no - 30.10.09

Remove

1. Disconnect battery.
2. Raise vehicle on ramp.

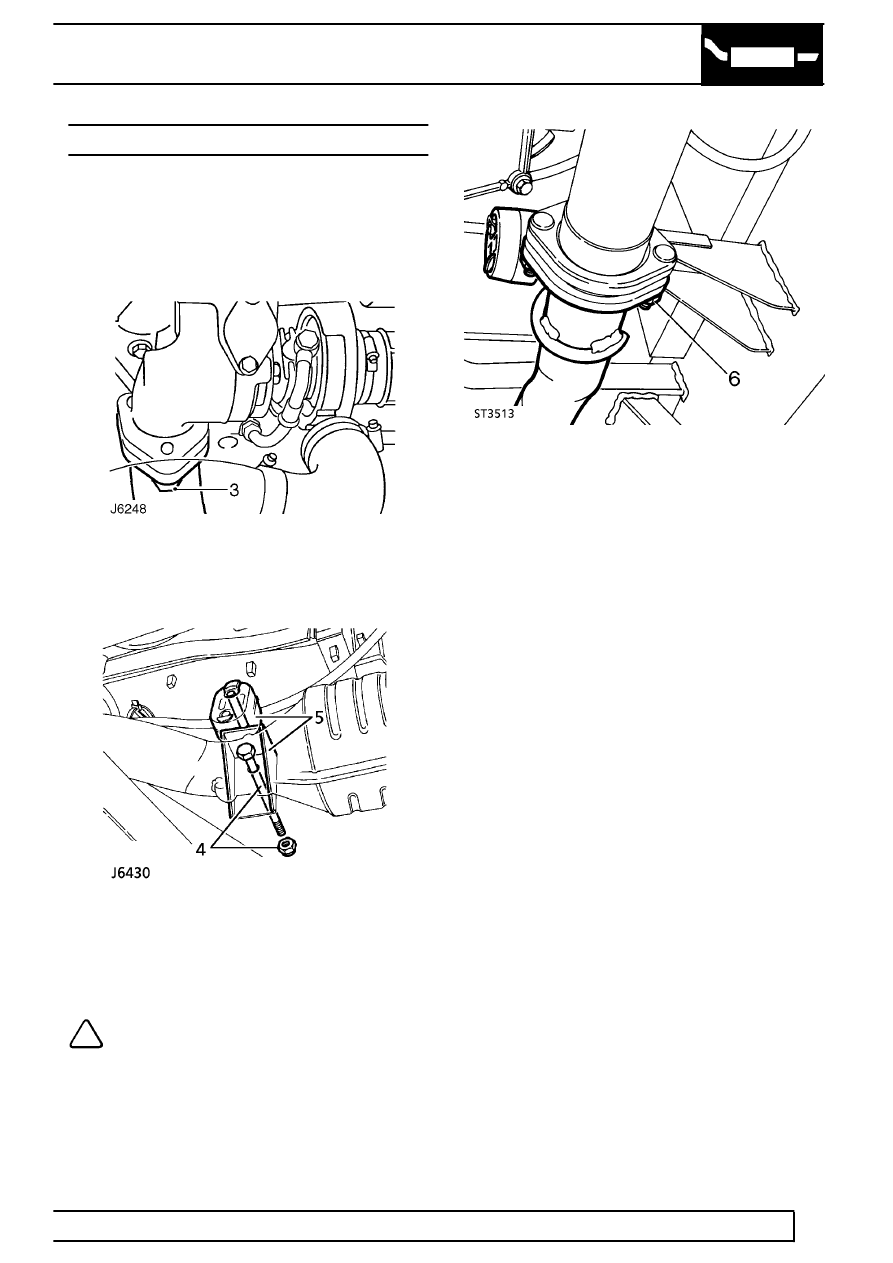

3. Remove 3 securing nuts at exhaust manifold

flange.

4. Remove through bolt securing front pipe

mounting bracket to chassis.

5. Remove bracket and rubber mounting from

exhaust pipe.

NOTE: A chassis undertray may be fitted
on some vehicle derivatives to conform to
legal requirements. When under chassis

remove and refit procedures are required, it may
be necessary to remove the undertray

See

CHASSIS AND BODY, Repair, Front undertray or
See CHASSIS AND BODY, Repair, Rear undertray
.

6. Remove flange nuts securing front pipe to

intermediate silencer assembly and separate
flanges.

7. Release front pipe at manifold and remove

gasket.

8. Move front pipe rearwards, lower front end and

at the same time twist toward propeller shaft.
Move pipe forward and withdraw from under
vehicle.

Refit

9. Manouvre front pipe into position and secure to

intermediate silencer flange. Do not fully tighten
fixings at this stage.

10. Fit new gasket and secure front pipe to exhaust

manifold. Tighten fixings to

50 Nm (37 lbf/ft).

11. Fit front pipe bracket and mounting rubber to

chassis.

12. Fully tighten front pipe to intermediate silencer

flange nuts to

30 Nm (22 lbf/ft).

13. Lower vehicle ramp and reconnect battery.
