EXHAUST MANIFOLD/TURBOCHARGER ASSEMBLY

30

MANIFOLD AND EXHAUST SYSTEM

2

REPAIR

Refit

11. Fit new gasket over manifold studs.
12. Loosely fit induction manifold lower nuts to

studs.

13. Fit exhaust manifold and secure with central

upper and lower nuts.

14. Locate heater rail to its correct position and

secure with outer exhaust manifold nuts.

15. Tighten all exhaust manifold nuts to

45 Nm (33

lbf/ft).

16. Tighten exhaust front pipe to intermediate

silencer nuts to

50 Nm (37 lbf/ft).

17. Fit turbocharger outlet pipe.
18. Fit induction manifold

See Induction manifold

.

EXHAUST MANIFOLD/TURBOCHARGER
ASSEMBLY

Service repair no - 30.15.10

Remove

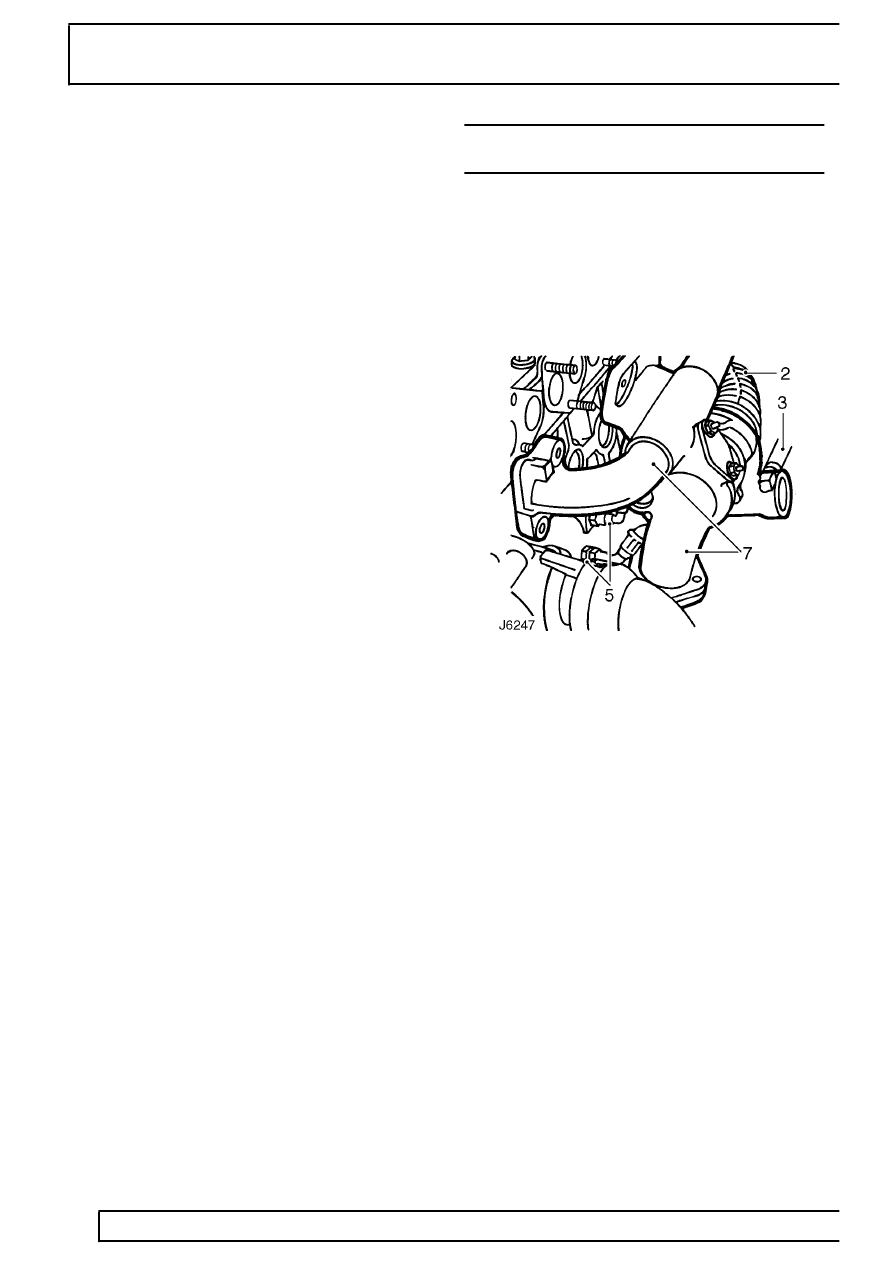

1. Remove induction manifold

See Induction

manifold .

2. Disconnect turbocharger inlet hose.
3. Disconnect boost pressure pipe at turbocharger.

4. Remove intercooler bottom hose.
5. Place suitable container under engine and

disconnect turbocharger oil feed and return
pipes at cylinder block.

6. Remove 3 nuts securing exhaust front pipe to

manifold flange.

7. Remove 7 nuts and lift exhaust manifold and

turbocharger assembly from cylinder head.

8. Discard manifold gasket.

Refit

9. Fit new manifold gasket.

10. Position exhaust manifold assembly onto

location studs and secure to cylinder head.
Tighten nuts to

45 Nm (33 lbf/ft).

11. Secure exhaust front pipe to manifold flange.

Tighten fixings to

50 Nm (37 lbf/ft).

12. Reconnect turbocharger oil feed and return

pipes at cylinder block.

13. Fit intercooler bottom hose.
14. Fit boost pressure pipe at turbocharger.
15. Fit turbocharger inlet hose.
16. Fit induction manifold

See Induction manifold

.
