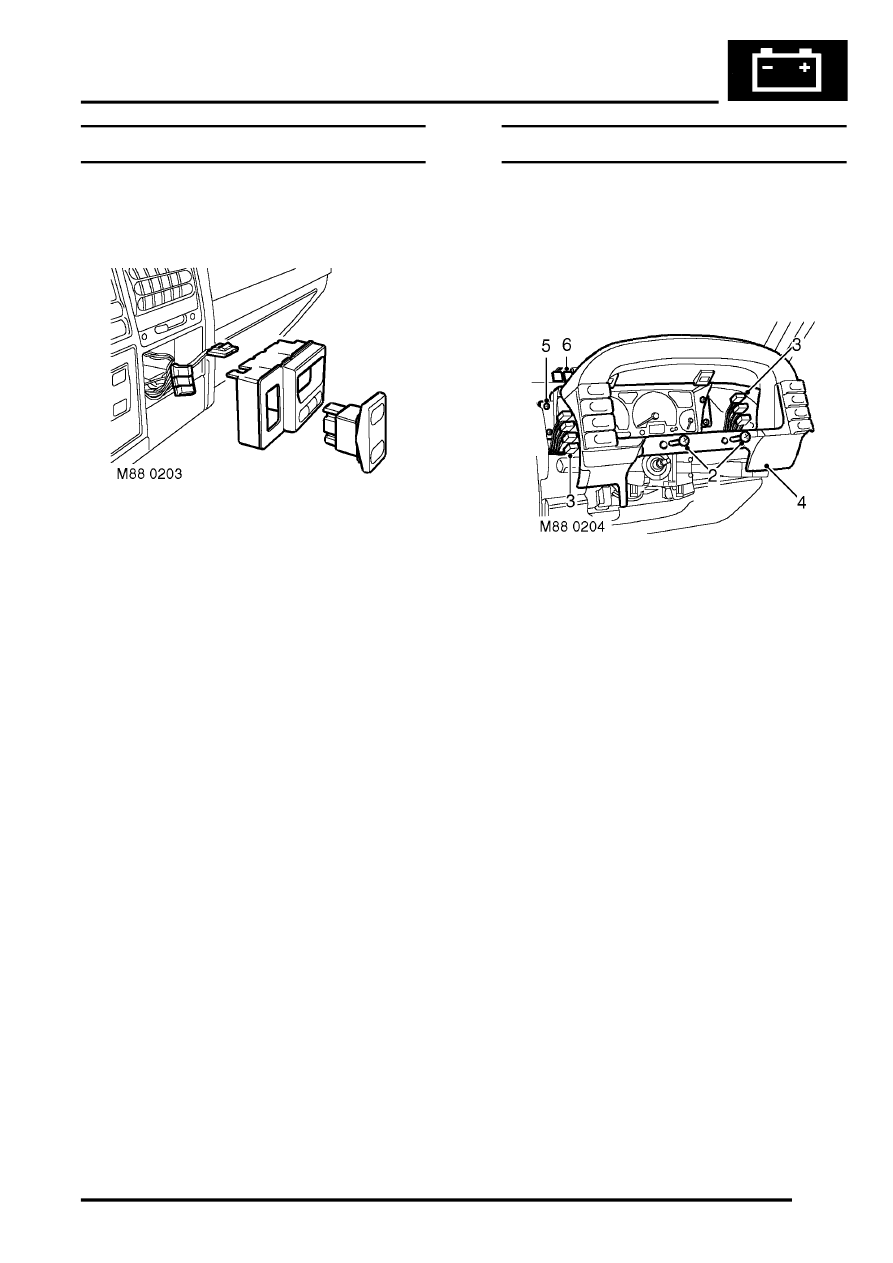

Clock

$% 88.15.07

Remove

1. Carefully remove clock assembly from fascia.
2. Disconnect multiplugs from clock and door

locking switches.

3. Remove door locking switch from clock

assembly and remove clock assembly.

Refit

1. Fit door lock switch to clock assembly and

connect multiplugs.

2. Position and push to secure clock assembly to

fascia.

Instrument pack

$% 88.30.38

Remove

1. Remove steering column nacelle.

 +

 STEERING, REPAIRS, Nacelle -

steering column.

2. Remove 2 screws and release instrument cowl

from 2 clips on fascia.

3. Disconnect 7 multiplugs from switches.
4. Remove instrument cowl.
5. Remove 4 screws securing instrument pack to

fascia.

6. Disconnect 2 multiplugs from instrument pack.
7. Remove instrument pack.

Refit

1. Position new instrument pack and connect

multiplugs.

2. Align instrument pack to fascia and secure with

screws.

3. Position instrument cowl and connect

multiplugs to switches.

4. Fit instrument cowl to clips and secure cowl

with screws.

5. Fit steering column nacelle.

 +

 STEERING, REPAIRS, Nacelle -

steering column.
