SUPPLEMENTARY RESTRAINT SYSTEM

5

PRECAUTIONS

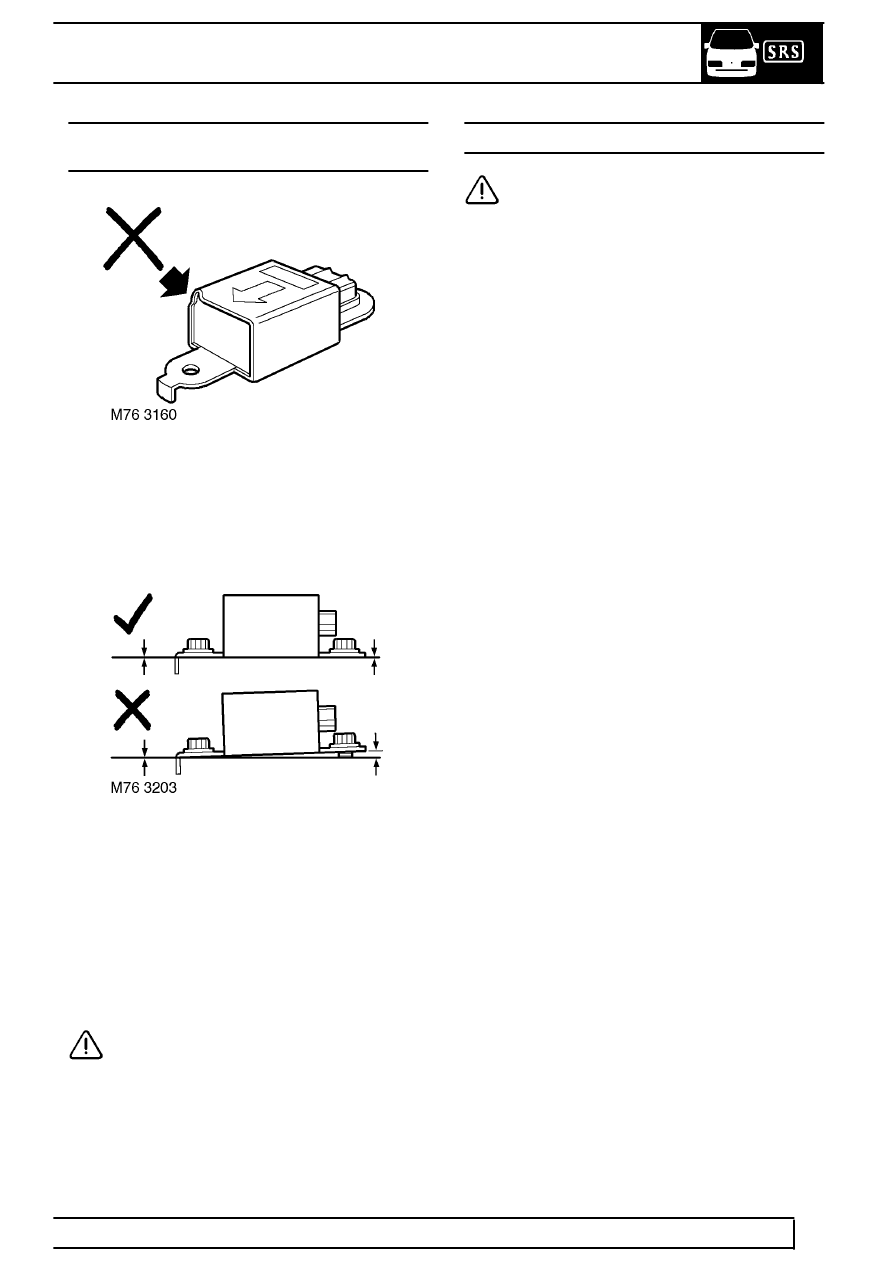

CRASH SENSOR INSPECTION - DISTRIBUTED
SRS SYSTEM ONLY

1. After any degree of front body damage, inspect

both front crash sensors. Replace a sensor if
there are any signs of dents, cracks or
deformation.

2. Ensure the sensors are installed correctly. An

arrow is moulded into the upper case of the
sensor indicating the front, the sensor must be
installed with the arrow pointing towards the front
of the vehicle. There must be no gap between
the sensor and body of the vehicle. Use the
fixing screws supplied with the sensor and
tighten to the correct torque. Tighten front sensor
fixing before rear sensor fixing.

CAUTION: Take extra care when painting
or carrying out bodywork repairs in the
vicinity of the sensors. Avoid direct

exposure of the sensors or harness to heat guns,
welding or spraying equipment.

ROTARY COUPLER PRECAUTIONS

CAUTION: Always follow the procedure for
fitting and checking the rotary coupler as
instructed in this section. Comply with all

safety and installation procedures to ensure the
system functions correctly. Observe the following
precautions:

Do not install a rotary coupler if it is
suspected to be defective.

Do not attempt to service, modify or repair a
rotary coupler.

Do not cut, splice or modify the wires
attached to a yellow SRS connector and lead.

Do not unlock and rotate the rotary coupler
when it is removed from the vehicle.

Do not turn the road wheels when the rotary
coupler is removed from the vehicle.

Always ensure the rotary coupler connectors
are mated correctly and securely fastened.

Always ensure the power is off and the
battery disconnected before attempting to do
any work involving the rotary coupler.

Always ensure the rotary coupler is removed
and installed in its centred position and with
the front road wheels in the straight ahead
position - refer to the SRS repair section for
the correct removal and installation
procedure.

If a new rotary coupler is being installed,
ensure the locking tab holding the coupler’s
rotational position is not broken; units with a
broken locking tab should not be used.
