Alignment: Service and Repair

INSPECTION

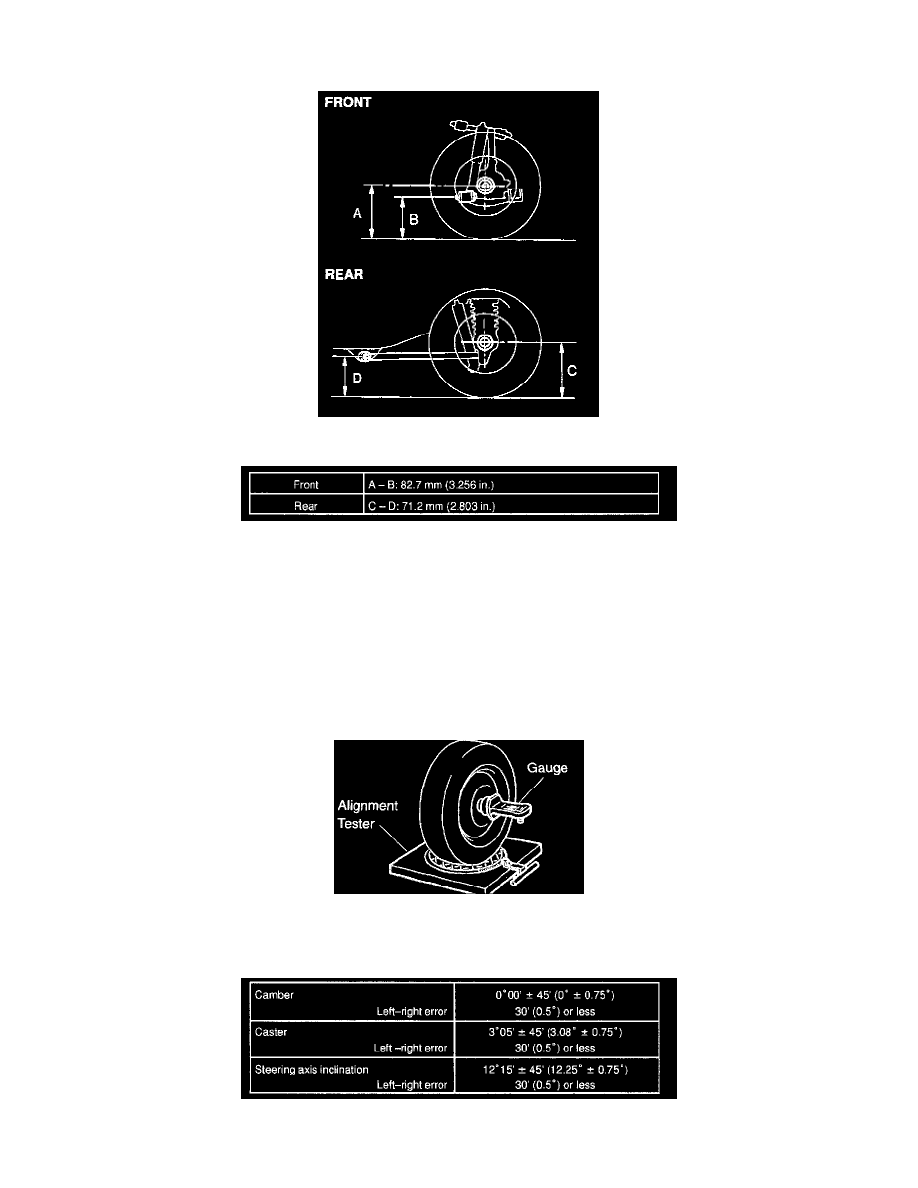

1. MEASURE VEHICLE HEIGHT

Vehicle height

Measuring points:
A: Ground clearance of spindle center
B: Ground clearance of lower suspension arm front bolt center
C: Ground clearance of rear axle shaft center
D: Ground clearance of lower control arm front bolt center

NOTICE: Before inspecting the wheel alignment, adjust the vehicle height to the specification.

If the vehicle height is not within the specification, try to adjust it by pushing down on or lifting the body.

2. INSTALL CAMBER-CASTER-KINGPIN GAUGE OR POSITION VEHICLE ON WHEEL ALIGNMENT TESTER

Follow the specific instructions of the equipment manufacturer.

3. INSPECT CAMBER, CASTER AND STEERING AXIS INCLINATION

If the steering axis inclination is not within the specification, after the camber and caster have been correctly adjusted, recheck the steering knuckle
front wheel for bearing or looseness.
