Alignment: Specifications (page 6 of 6)

Make

Lexus

Model

LX 470

Engine

V8-4.7L (2UZ-FE)

Year

1999

Section

Alignment

MaintenanceSpecifications · page 6 of 6

HINT: Make sure that the boots are not twisted.

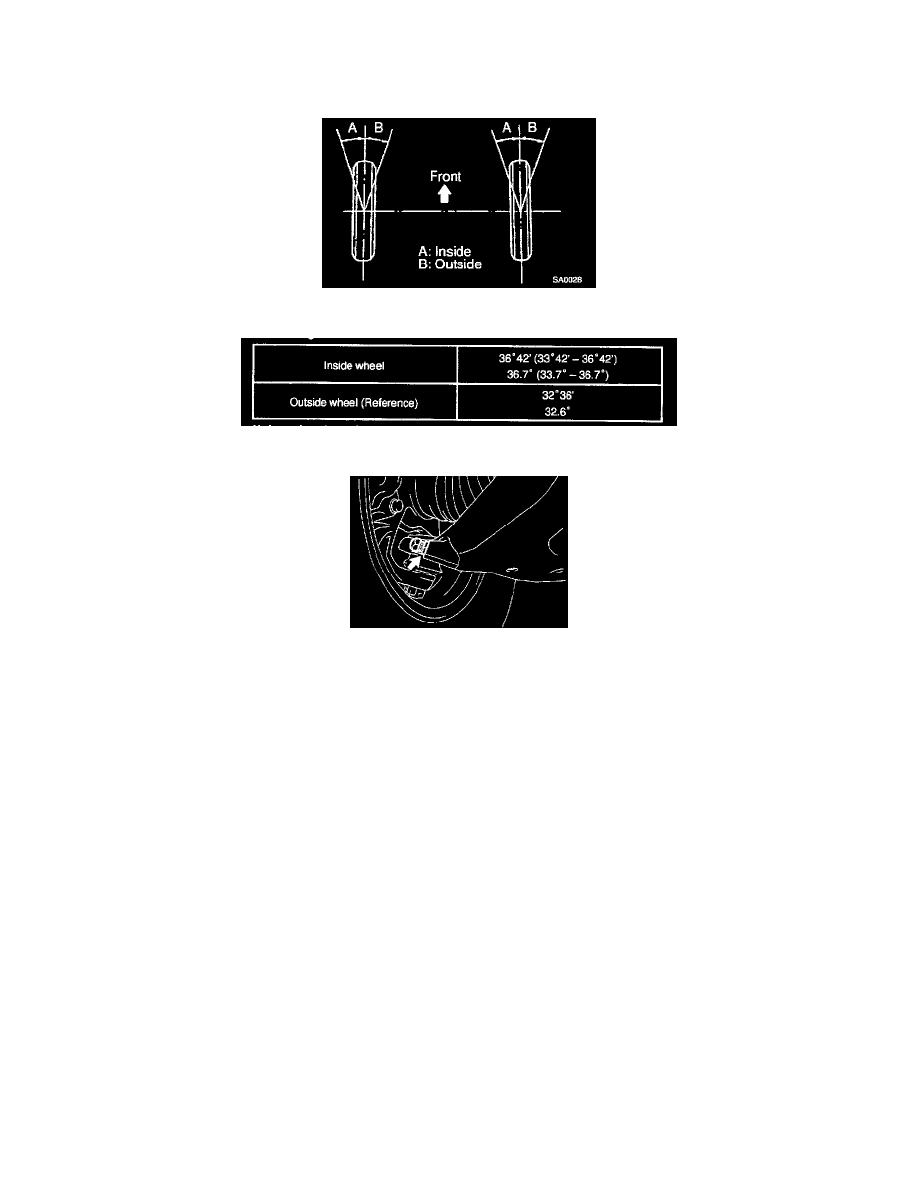

7. INSPECT AND ADJUST WHEEL ANGLE

a. Turn the steering wheel fully, and measure the turning angle

If the wheel angles differ from the standard of the specification, inspect the toe-in.

b. When toe-in is normal after inspection, adjust wheel angle with the knuckle stopper bolt of the lower suspension arm.

Torque: 44 Nm (450 kgf-cm, 32 ft. lbs.)
