Alignment: Specifications (page 3 of 6)

Make

Lexus

Model

LX 470

Engine

V8-4.7L (2UZ-FE)

Year

1999

Section

Alignment

MaintenanceSpecifications · page 3 of 6

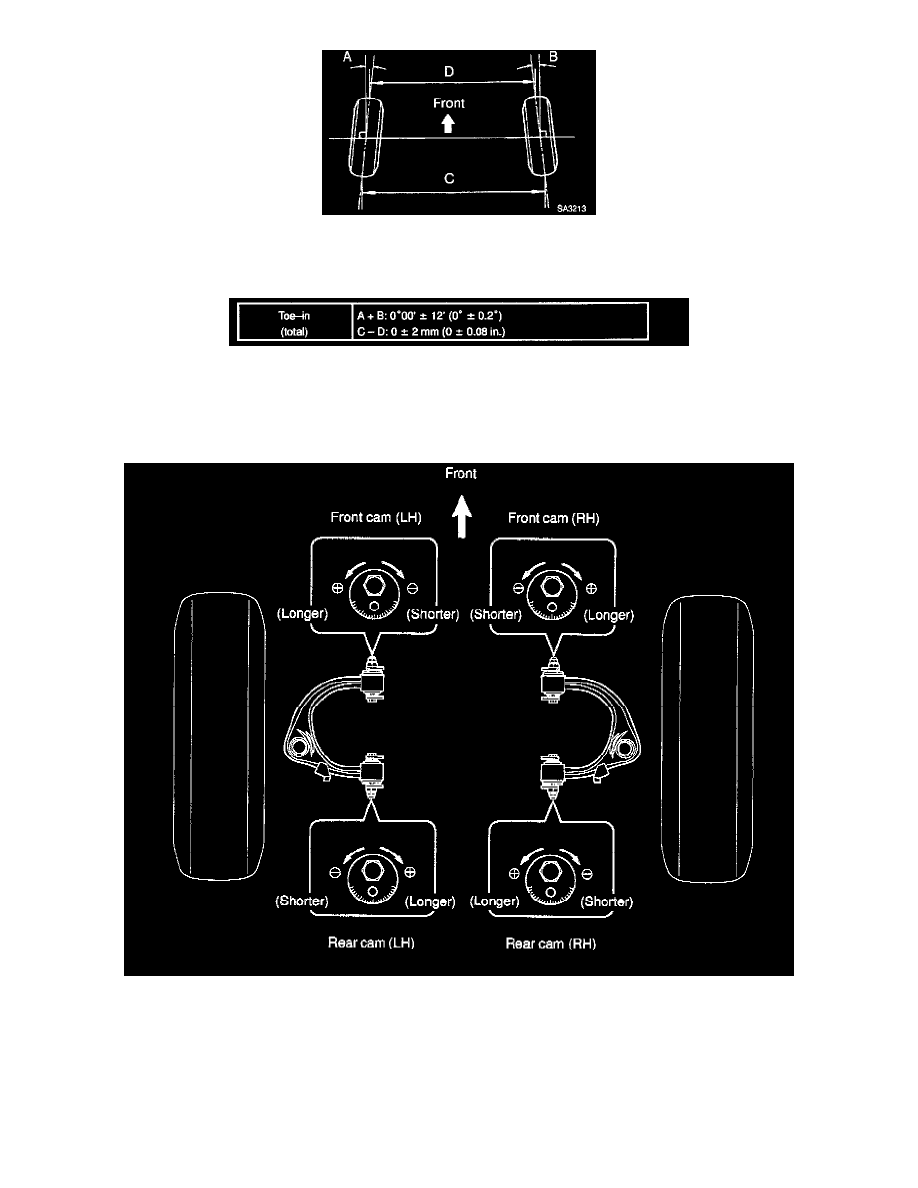

Measuring Point Reference

4. INSPECT TOE-IN

If the toe-in is not within the specification, adjust the rack ends.

5. ADJUST CAMBER AND CASTER

NOTICE: After the camber has been adjusted, inspect the toe-in.
a. Loosen the front and/or rear adjusting cam nuts.

b. Adjust the camber and caster by front and/or rear adjusting cams.

HINT: Try to adjust the camber and caster to the center value.
