Leon Mk1

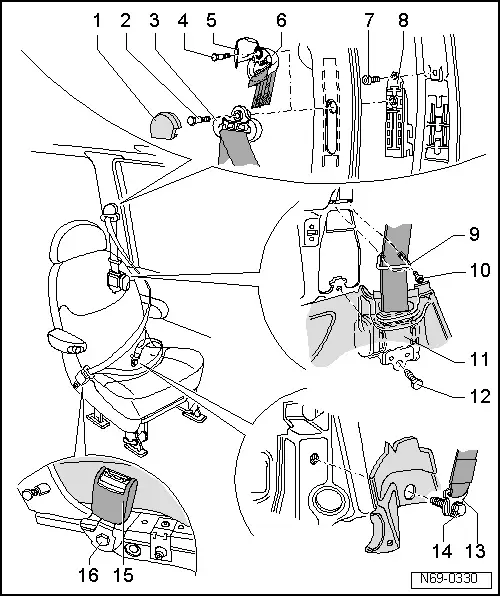

Assembly overview - outer seat belt, second seat row |
1 - | Cover |
q | Old version |
q | Unclip |
2 - | Hexagon bolt |
q | 40 Nm |
3 - | Seat belt with belt anchor |
q | Old version |
4 - | Hexagon bolt |
q | 40 Nm |
5 - | Cover |
q | New version |
6 - | Seat belt with belt anchor |
q | New version |
7 - | Socket head bolt |
q | 20 Nm |
8 - | Belt height adjustment |
q | To remove belt height adjuster, upper C-pillar trim must first be removed → Chapter |
9 - | Belt guide |
10 - | Cross-head screw |
q | 1.5 Nm |
11 - | Belt inertia reel |
q | To remove inertia reel, side panel trim must first be removed → Chapter |
q | Retaining lugs determine position of belt inertia reel |
