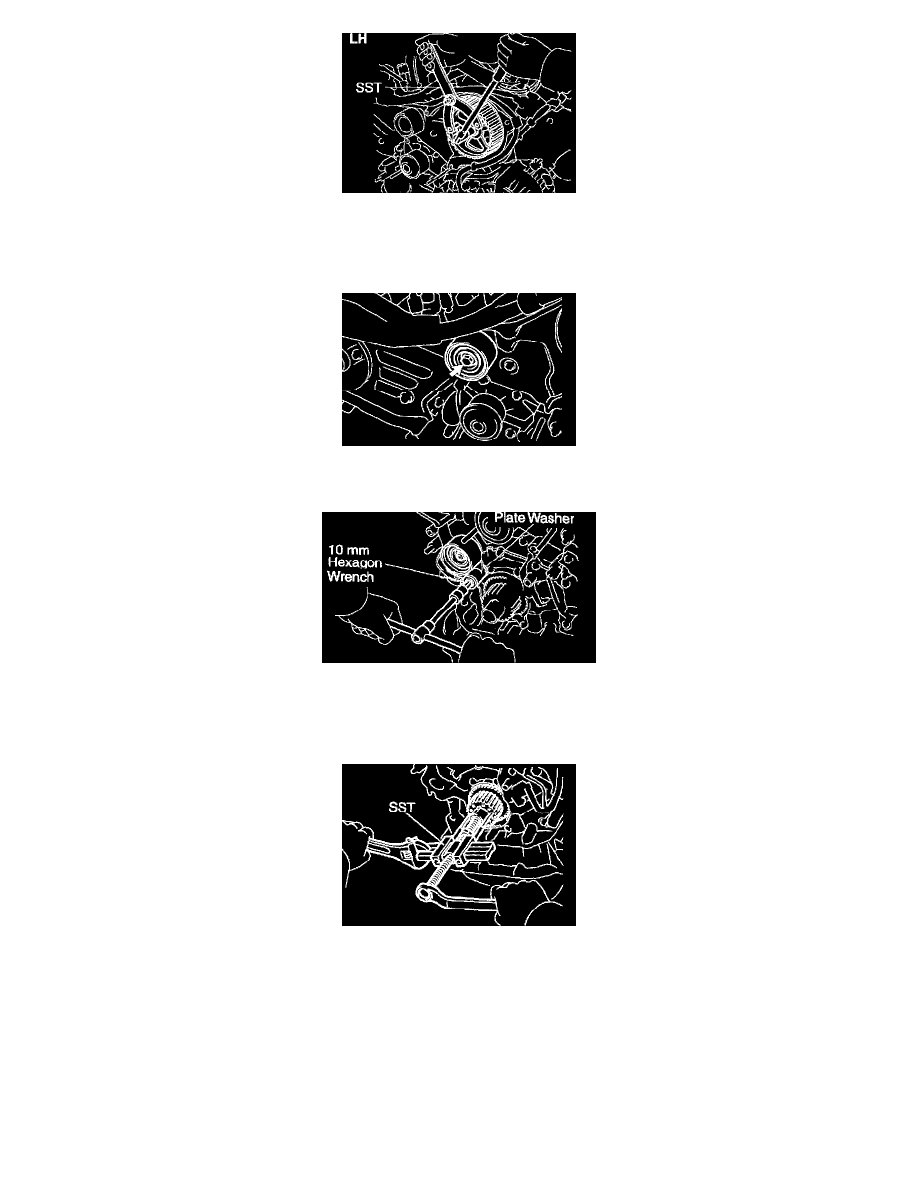

b. Using SST, remove the LH timing pulley.

SST 09960-10010 (09962-01000, 09963-01000)

HINT:  Arrange the camshaft timing pulleys (RH and LH sides).

21. REMOVE NO. 2 IDLER PULLEY

Remove the bolt and idler pulley.

22. REMOVE NO. 1 IDLER PULLEY

Using a 10 mm hexagon wrench, remove the bolt, idler pulley and plate washer.

23. REMOVE CRANKSHAFT TIMING PULLEY

a. Remove the bolt and timing belt plate.

b. Using SST, remove the crankshaft timing pulley.

SST 09950-50013 (09951-05010, 09952-05010, 09953-05010, 09953-05020, 09954-05011)

NOTICE:  Do not scratch the sensor part of the crankshaft timing pulley.

INSPECTION
