Remove the backing paper from a new gasket and install the gasket evenly to the part of the timing belt cover shaded black in the
illustration.

NOTICE:  When joining 2 gaskets, do not leave a gap between them. Cut off any excess gasket.

-

After installing the gasket, press down on it so that the adhesive firmly sticks to the timing belt cover.

b. Install the timing belt cover with the 4 bolts.

Torque: 8.5 Nm (85 kgf-cm, 74 inch lbs.)

15. INSTALL CRANKSHAFT PULLEY

a. Align the pulley set key with the key groove of the pulley, and slide on the pulley.

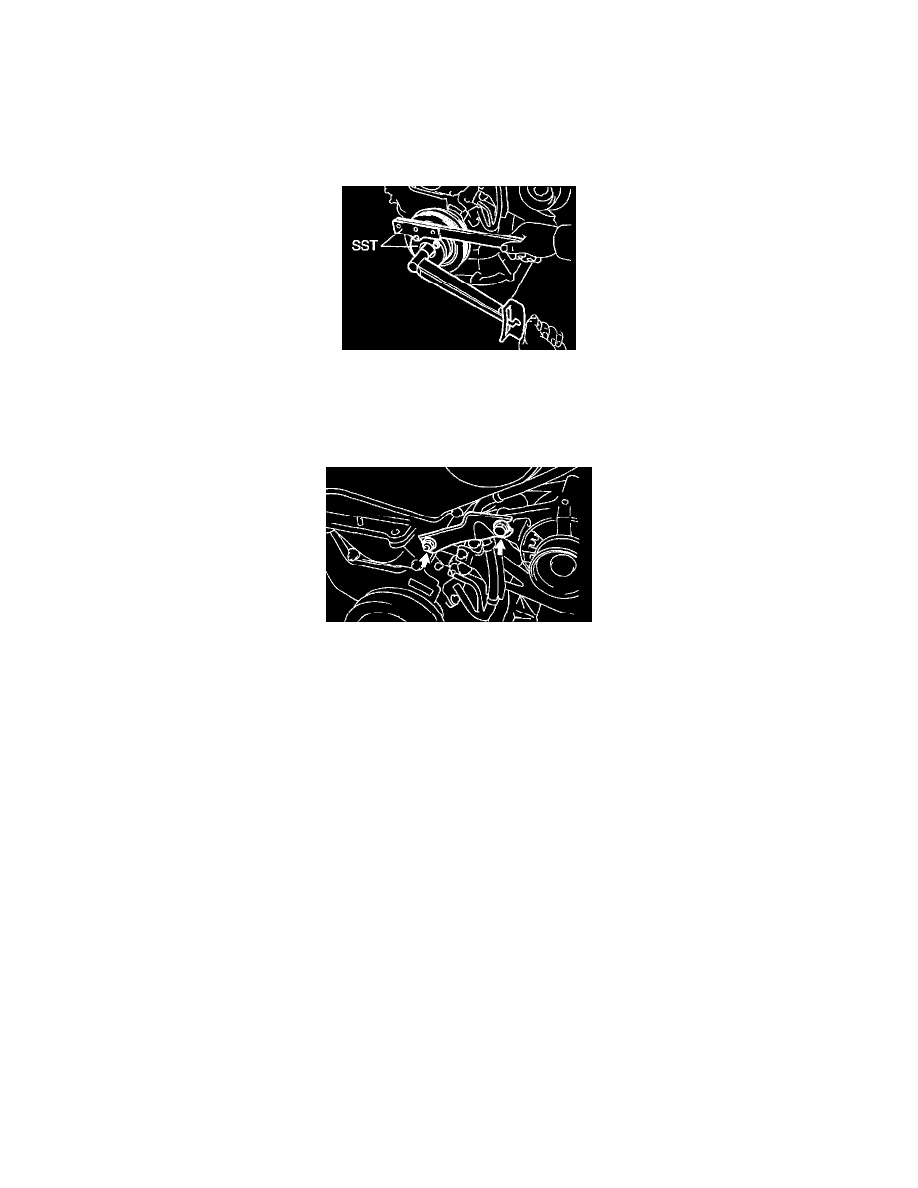

b. Using SST, install the pulley bolt.

SST 09213-54015 (91651-60855), 09330-00021
Torque: 215 Nm (2,200 kgf-cm, 159 ft. lbs.)

16. INSTALL NO. 2 GENERATOR BRACKET

Install the generator bracket with the pivot bolt and nut. Do not tighten the bolt yet.
Torque: (Nut): 28 Nm (290 kgf-cm, 21 ft. lbs.)

17. INSTALL NO. 2 RH ENGINE MOUNTING BRACKET, ENGINE MOVING CONTROL ROD AND RH ENGINE MOUNTING STAY
18. CONNECT DLC1 TO NO. 2 RH ENGINE MOUNTING BRACKET
19. CONNECT GROUND STRAP CONNECTORS
20. CONNECT ENGINE COOLANT RESERVOIR HOSE TO WATER OUTLET
21. INSTALL PS PUMP DRIVE BELT
22. INSTALL GENERATOR DRIVE BELT
23. INSTALL RH FENDER APRON SEAL
24. INSTALL RH FRONT WHEEL
25. INSTALL OUTER FR COWL TOP PANEL ASSEMBLY
26. VEHICLE ROAD TEST

Check for abnormal noise, shock, slippage, correct shift points and smoothly operation.
