Timing Belt: Diagrams (page 13 of 17)

2. INSTALL NO. 1 IDLER PULLEY

Adhesive: Part No.08833-00080, THREE BOND 1344, LOCTITE 242 or equivalent

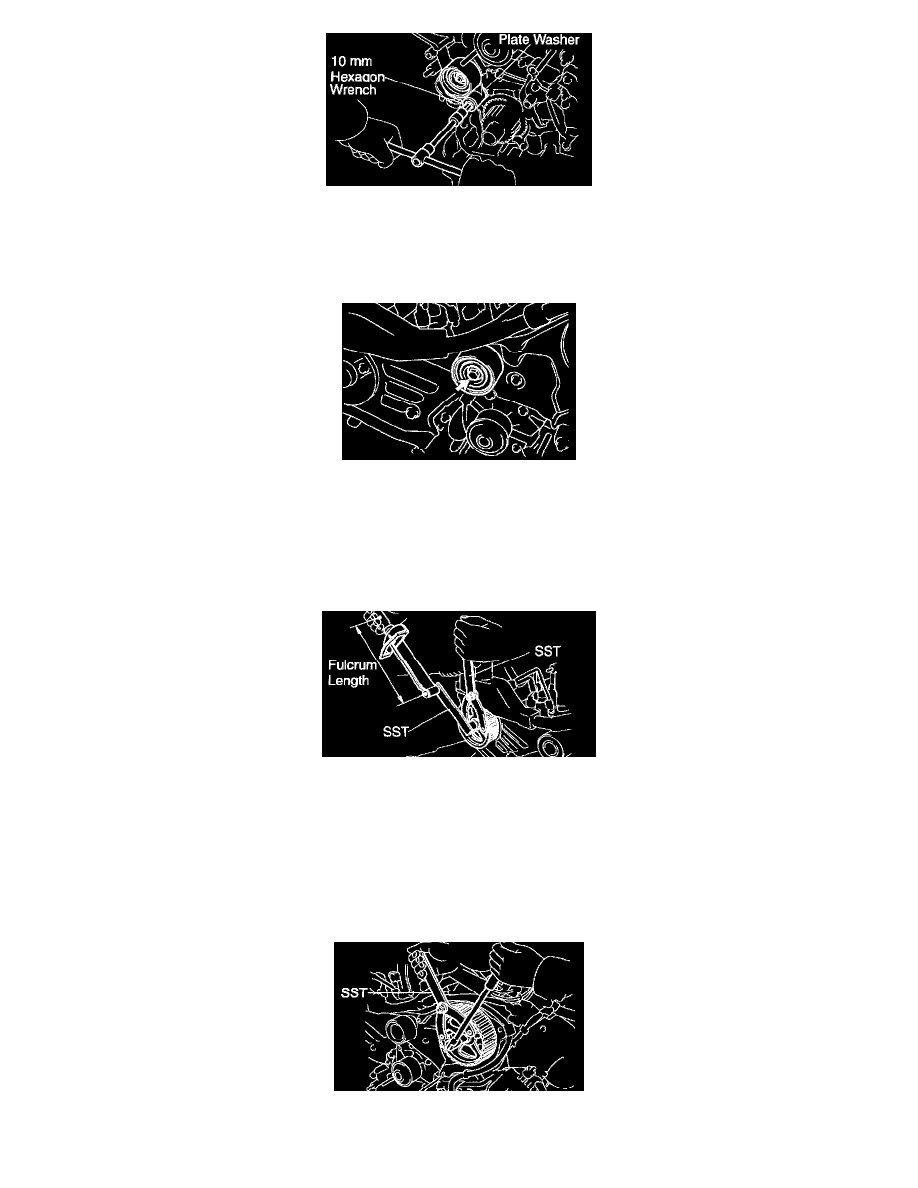

a. Using a 10 mm hexagon wrench, install the plate washer and idler pulley with the pivot bolt.

Torque: 34 Nm (350 kgf-cm, 25 ft. lbs.)

b. Check that the pulley bracket moves smoothly.

3. INSTALL NO. 2 IDLER PULLEY

a. Install the idler pulley with the bolt.

Torque: 43 Nm (440 kgf-cm, 32 ft. lbs.)

b. Check that the idler pulley moves smoothly.

4. INSTALL RH CAMSHAFT TIMING PULLEY

a. Face the flange side of the timing pulley outward.
b. Align the knock pin on the camshaft with the knock pin groove of the timing pulley, and slide on the timing pulley.

c. Using SST, install the pulley bolt.

SST 09249-63010, 09960-10010 (09962-01000, 09963-01000)
Torque: 88 Nm (900 kgf-cm, 65 ft. lbs.)

HINT:  Use a torque wrench with a fulcrum length of 340 mm (13.39 inch).

5. INSTALL LH CAMSHAFT TIMING PULLEY

a. Face the flange side of the timing pulley inward.
b. Align the knock pin on the camshaft with the knock pin groove of the timing pulley, and slide on the timing pulley.

c. Using SST, install the pulley bolt.

SST 09960-10010 (09962-01000, 09963-01000)
