Torque: 125 Nm (1,300 kgf-cm, 94 ft. lbs.)

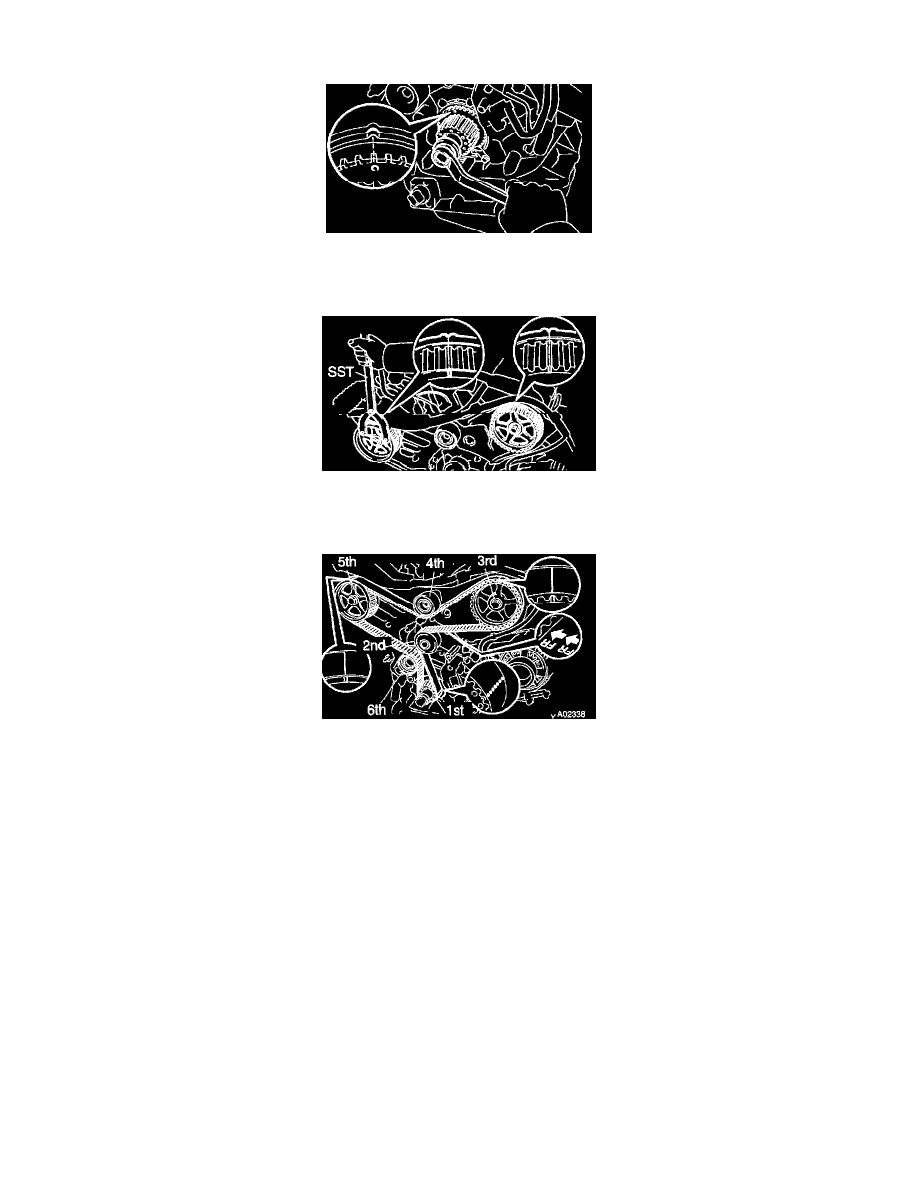

6. SET NO. 1 CYLINDER TO TDC/COMPRESSION

a. Crankshaft Timing Pulley Position:

-

Temporarily install the crankshaft pulley bolt to the crankshaft.

-

Turn the crankshaft, and align the timing marks of the crankshaft timing pulley and oil pump body.

b. Camshaft Timing Pulley Positions: Using SST, turn the camshaft pulley, align the timing marks of the timing pulley and NO. 3 timing belt

cover.
SST 09960-10010 (09962-01000, 0996-01000)

7. INSTALL TIMING BELT

NOTICE:  The engine should be cold.

a. Remove any oil or water on the pulleys, and keep them clean.

NOTICE:  Only wipe the pulleys; do not use any cleansing agent.

b. Face the front mark on the timing belt forward.
c. Align the installation mark on the timing belt with the timing mark of the crankshaft timing pulley.
d. Align the installation marks on the timing belt with the timing marks of the camshaft timing pulleys.
e. Install the timing belt in this order:

1st: Crankshaft timing pulley
2nd: Water pump pulley
3rd: LH camshaft timing pulley
4th: NO. 2 idler pulley
5th: RH camshaft timing pulley
6th: NO. 1 idler pulley

8. SET TIMING BELT TENSIONER
