15. Turn the crankshaft two turns in the operating direction (clockwise) and realign the crankshaft sprocket and camshaft sprocket timing mark.

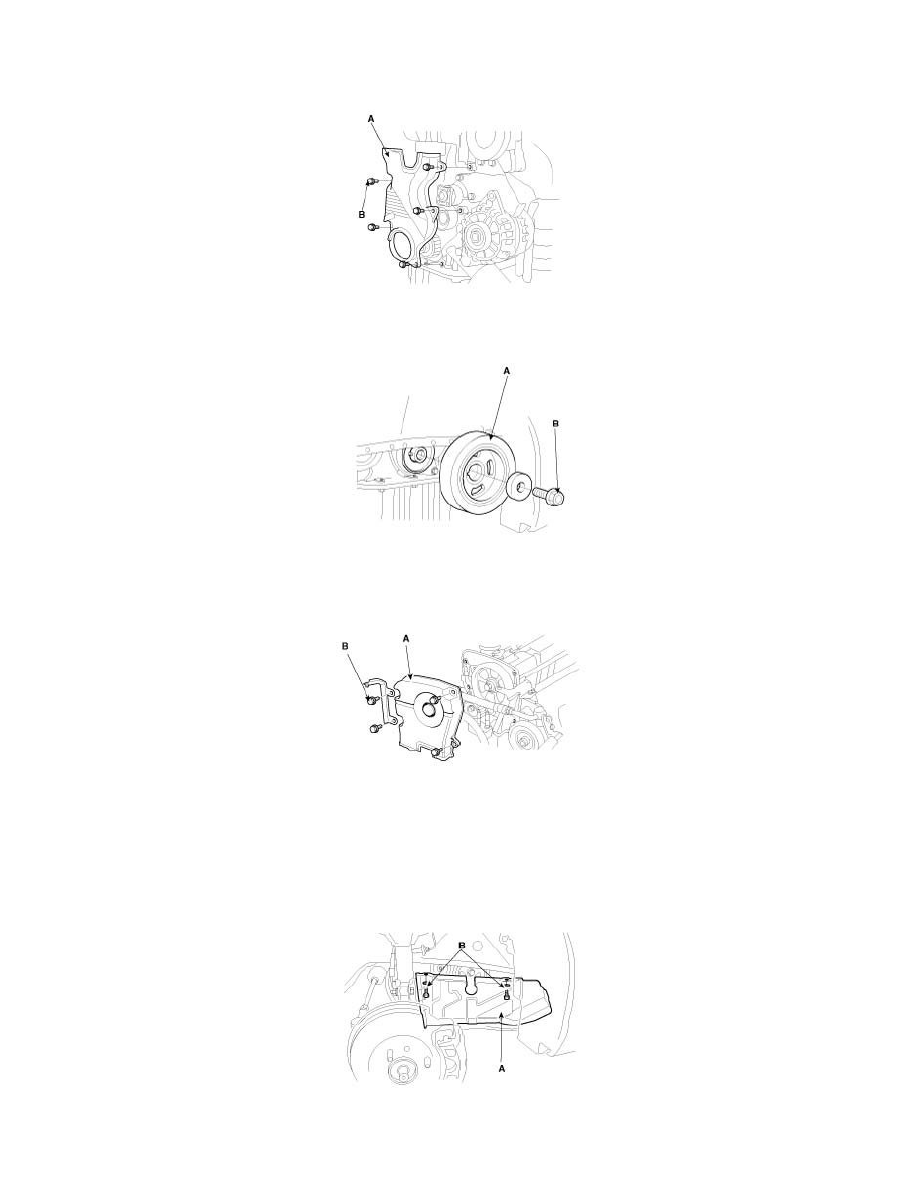

16. Install the timing belt lower cover (A) with bolts (B).

17. Install the crankshaft pulley (A) with bolt (B).

18. Install the timing belt upper cover (A) with bolts (B).

19. Install the water pump pulley.
20. Install the power steering pump drive belt.
21. Install the air conditioner compressor drive belt.
22. Install the alternator drive belt.
23. Install the RH side cover (A) with bolts (B)

24. Install the RH front wheel.
