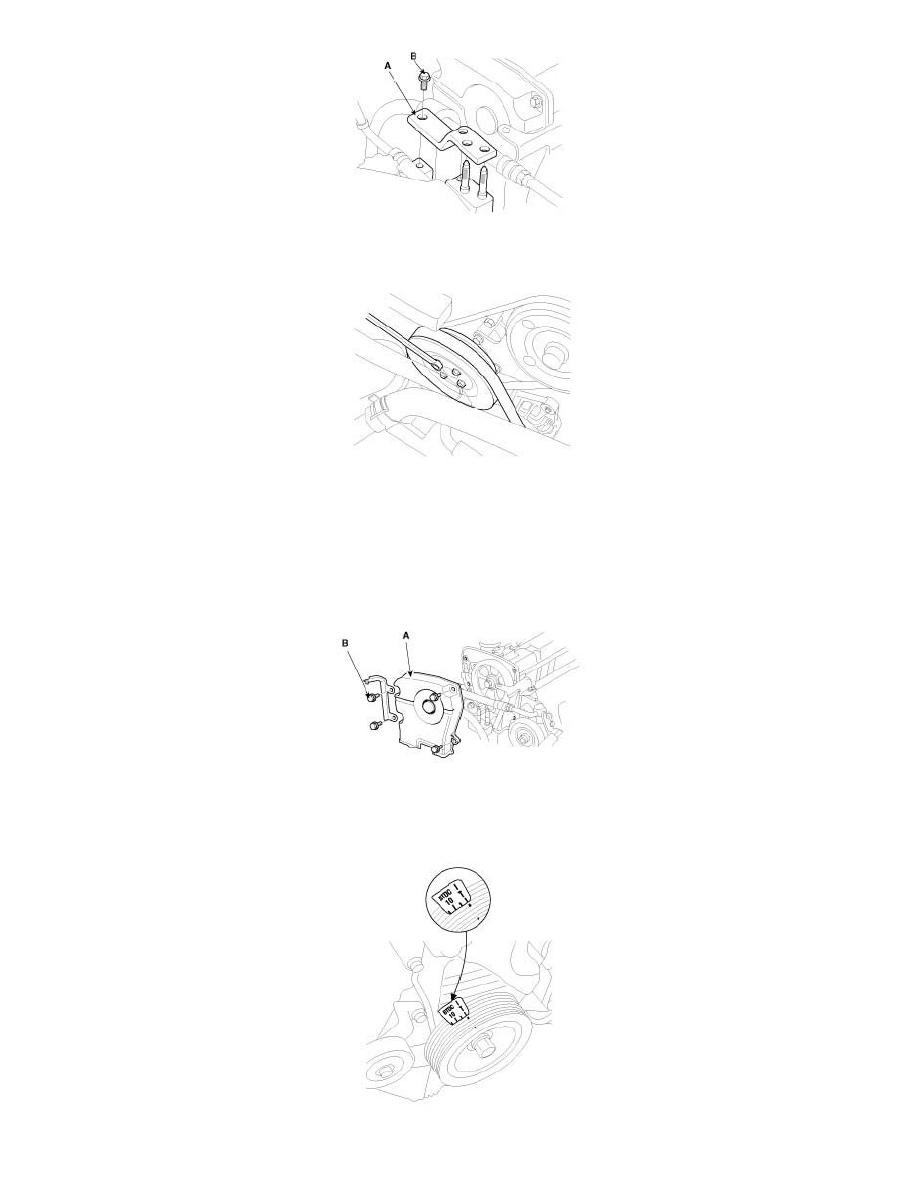

background image

5. Temporarily loosen the water pump pulley bolts.

6. Remove the alternator drive belt.
7. Remove the air conditioner compressor drive belt.
8. Remove the power steering pump drive belt.
9. Remove the 4 bolts and water pump pulley.

10. Remove the 4 bolts (B) and timing belt upper cover (A).

11. Turn the crankshaft pulley, and align its groove with timing mark T of the timing belt cover. Check that the timing mark of camshaft sprocket is

aligned with the timing mark of cylinder head cover. (No.1 cylinder compression TDC position).
