HARNESSES

REPAIRS 86-7-31

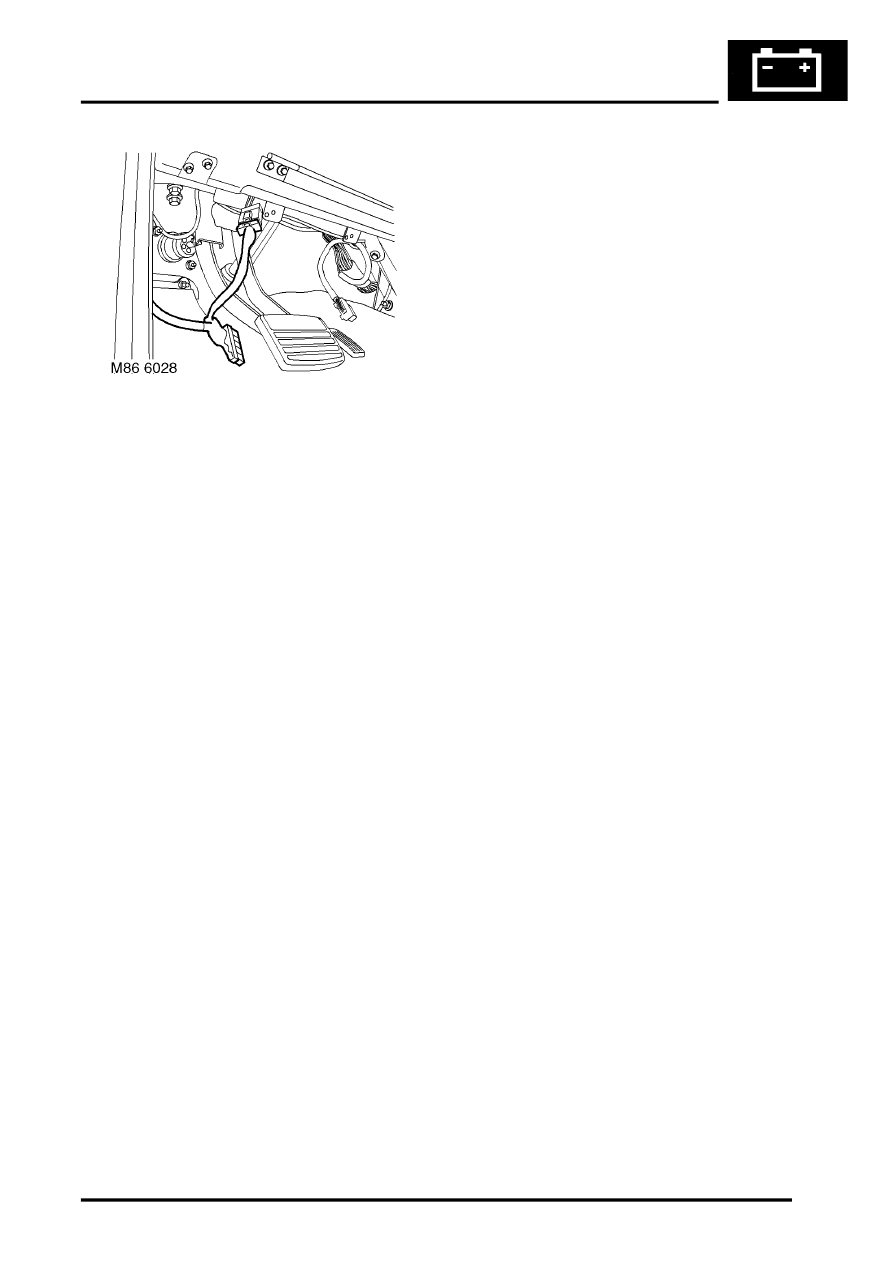

17. Disconnect DVD main harness multiplug from

vehicle fuse box link harness.

18. Remove DVD main harness from above

headlining and from fascia.

Refit

1. Fit DVD main harness to fascia and above

headlining.

2. Connect DVD main harness multiplug to

vehicle fuse box link harness.

3. Secure harness behind clamps at 'A' post and

multiplug to DVD unit mounting bracket.

4. Fit upper finisher to 'B' post.
5. Fit 'A' post lower finisher and secure with

fixings.

6. Fit seals to front and rear door apertures.
7. Fit screws to secure stowage pocket.
8. Position sun visor and connect multiplug.
9. Fit sun visor and secure with screws.

10. Fit finisher securing clips to 'A' post.
11. Position 'A' post upper finisher and connect

tweeter multiplug.

12. Fit 'A' post upper finisher.
13. Fit grab handles, tighten screws and fit screw

covers.

14. Fit DVD player unit.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, DVD screen/player unit.

15. Fit CD switch box.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, Switch box - CD/DVD player.

16. Connect battery earth lead, fit and secure

battery cover.
