PROPELLER SHAFTS

REPAIRS

47-5

REPAIRS

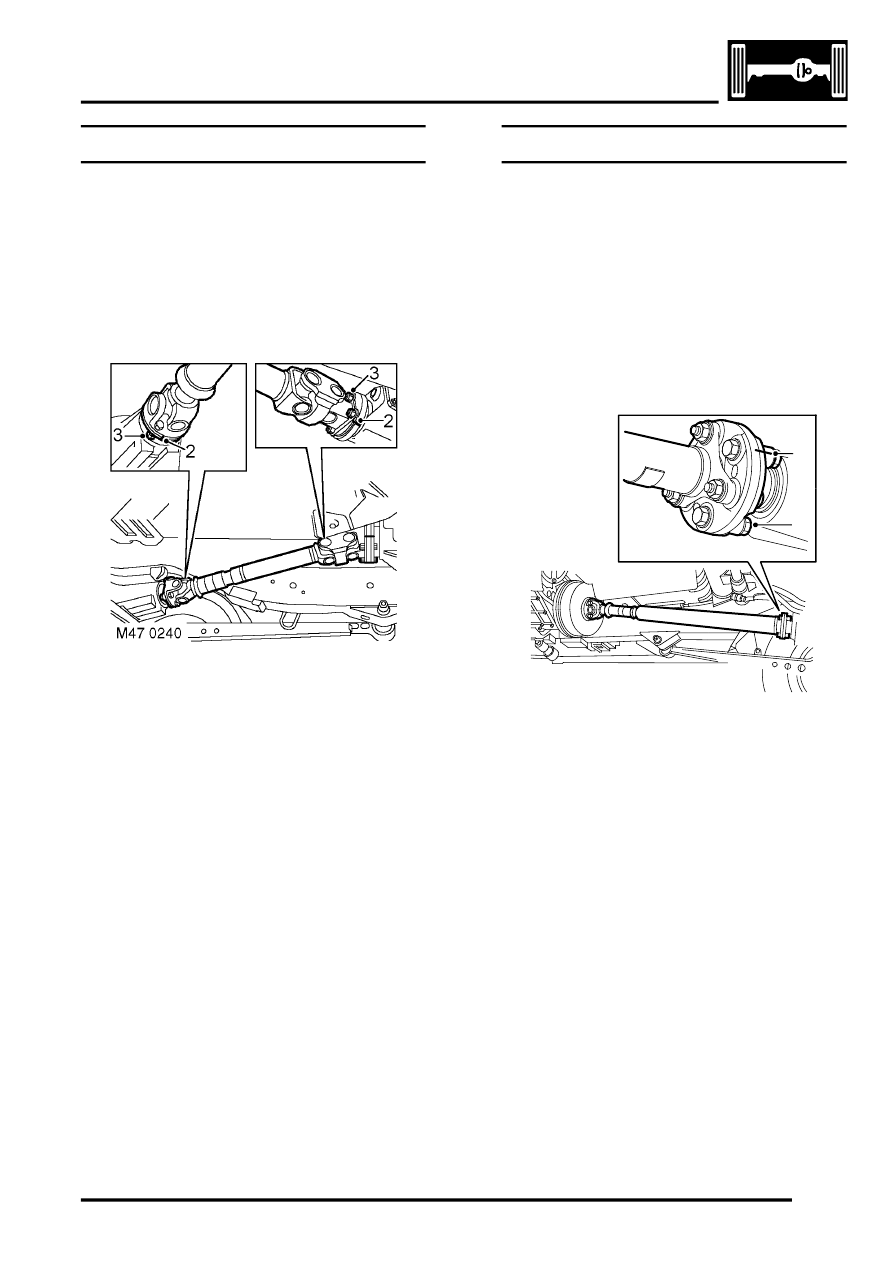

Propeller shaft - front

$% 47.15.02

Remove

1. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. If same components to be refitted, reference

mark propeller shaft and mating components.

3. Remove 8 nuts and bolts securing  propeller

shaft to differential and transfer  gearbox
flanges.

4. Remove propeller shaft.

Refit

1. Clean propeller shaft flanges and mating

faces.

2. Position  propeller shaft to transfer  gearbox

and differential and tighten  nuts and bolts to 47
Nm (35 lbf. ft).

3. Remove stand(s) and lower vehicle.

Propeller shaft - rear

$% 47.15.03

Remove

1. Raise rear of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. If same components are to be refitted,

reference mark propeller shaft and mating
components.

3. Remove 4 nuts and bolts securing propellor

shaft to transfer gearbox flange.

4. Remove 3 nuts and bolts securing propeller

shaft to flexible coupling.

5. Remove propeller shaft.

Refit

1. Clean propeller shaft flanges and mating

faces.

2. Position propeller shaft to transfer gearbox and

flexible coupling.

3. Fit nuts and bolts securing propeller shaft to

transfer gearbox and tighten to 47 Nm (35
lbf.ft).

4. Fit nuts and bolts securing propeller shaft to

flexible coupling and tighten to 76 Nm (56 lbf.ft).

5. Lower vehicle.

M51 0043A

2

3
