TRANSFER BOX

OVERHAUL

39

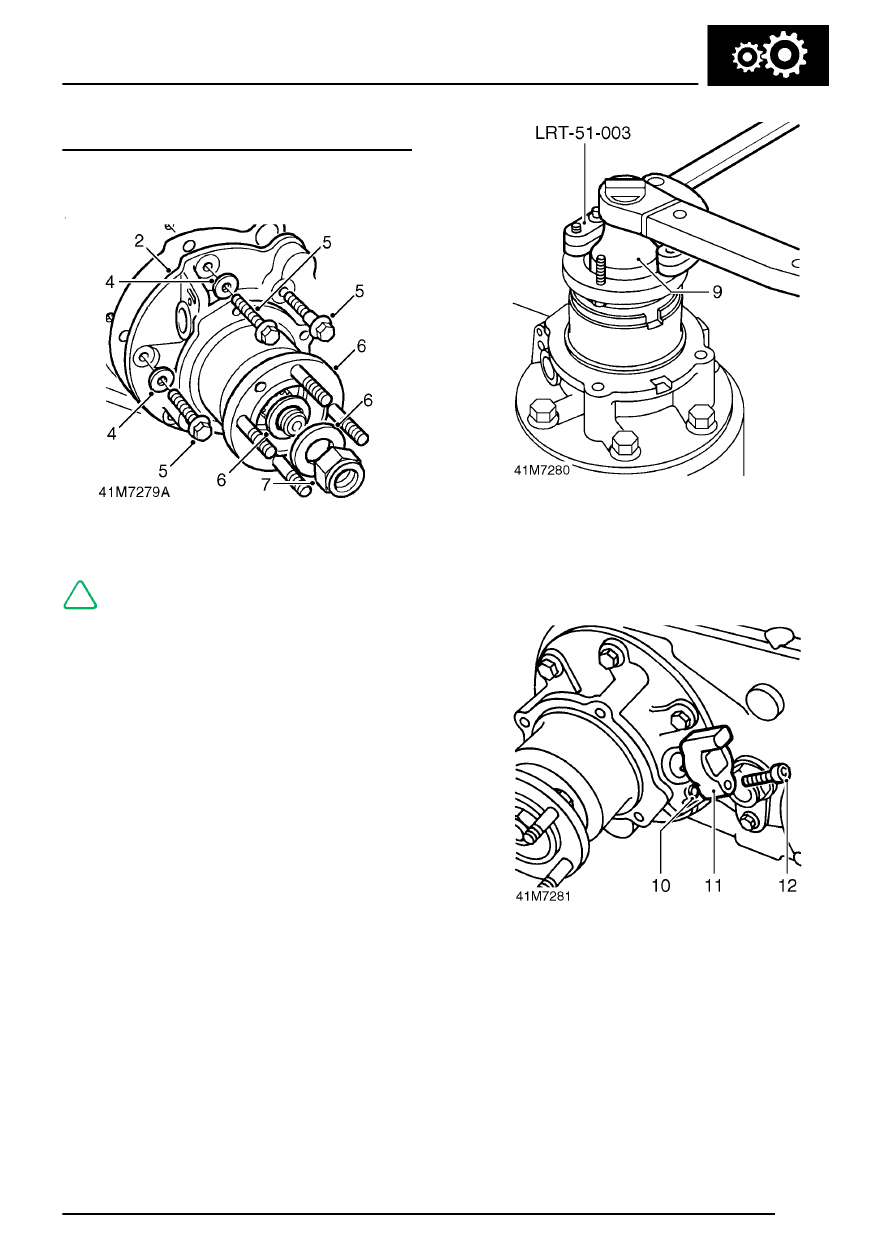

Rear output housing

1. Apply Hylosil RTV 102 sealant to mating flange

of rear output housing.

2. Fit rear output housing to main casing.

NOTE: Dowel located.

3. Apply Loctite 290 to threads of bolts and

shoulder bolt.

4. Fit washers to 2 bolts.
5. Fit bolts and tighten by diagonal selection to 25

Nm (18 lbf.ft).

6. Fit output flange, new felt and steel washers to

output shaft.

7. Fit a new self-locking nut.

8. Position propeller shaft flange holding tool

LRT-51-003 to output flange.

9. Restrain flange, tighten nut to 162 Nm (120

lbf.ft).

10. Lubricate a new ’O’ ring with recommended oil

and fit to vehicle speed sensor - if fitted.

11. Fit vehicle speed sensor - if fitted.
12. Fit and tighten Allen screw.
