54

FRONT AXLE AND FINAL DRIVE

NEW RANGE ROVER

4

REPAIR

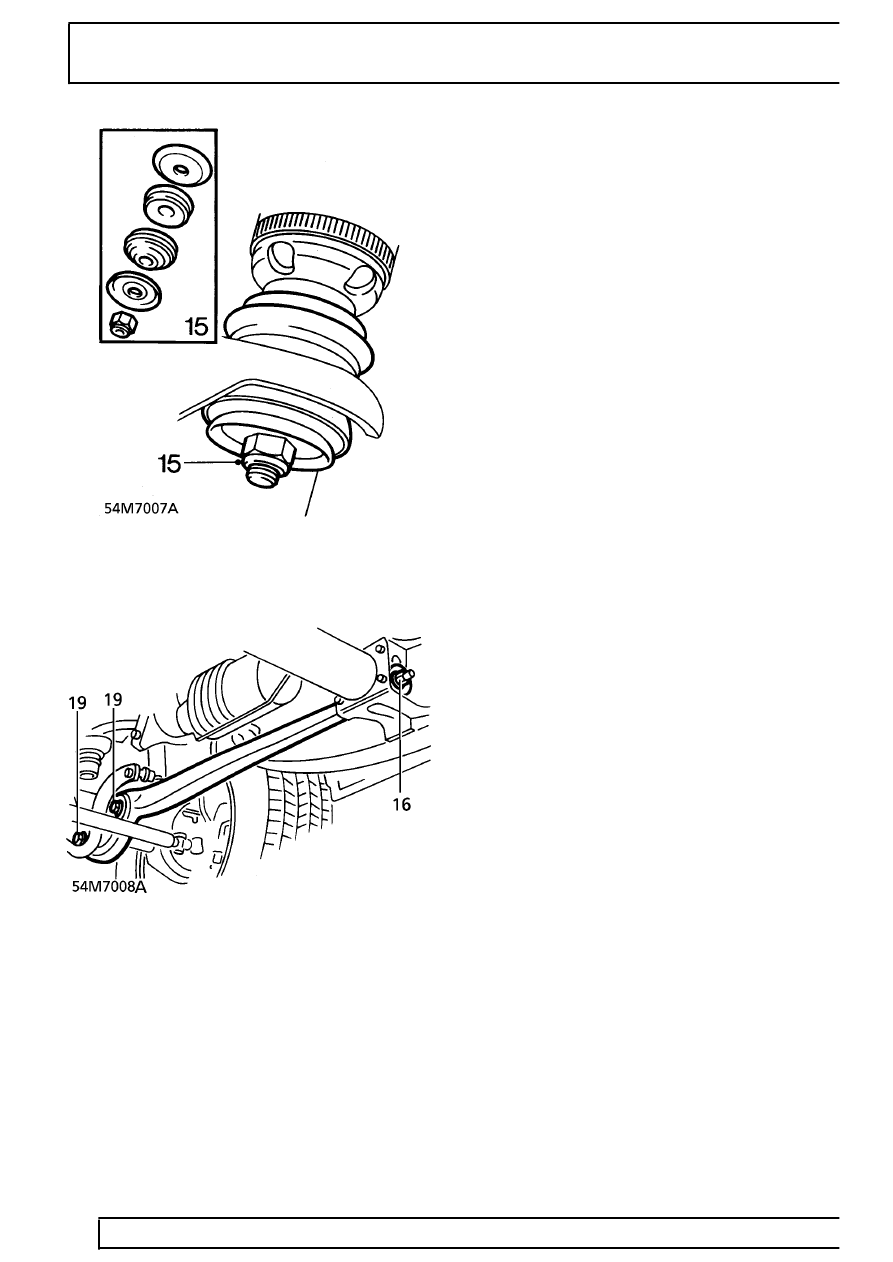

16. Remove 2 nuts securing radius arms to chassis

brackets.

17. With assistance, lower and move axle forward.

Release radius arms from chassis brackets.
Collect rubber bushes.

18. Remove axle from vehicle.
19. Remove 2 nuts and bolts securing each radius

arm. Remove radius arms.

Refit

20. Ensure mating faces are clean.
21. Position radius arms to axle. Secure with nuts

and bolts. Tighten to

125 Nm (92 lbf.ft)

22. Position axle under vehicle.
23. With assistance, raise axle, locating radius arms

and rubber bushes into chassis locations.

24. Secure radius arms with nuts.

Tighten to

160 Nm (118 lbf.ft)

25. Position shock absorbers with mounting rubbers

to axle. Secure with nuts.

Tighten to

45 Nm (33 lbf.ft)

26. Align air springs. Fit securing pins. Fit pin

retaining bolts. Tighten to

20 Nm (15 lbf.ft)

27. Remove plugs from breather hose and

connections. Secure to axle with banjo bolt and
new sealing washers.

28. Connect height sensor links to radius arms.
29. Position propeller shaft to differential flange.

Align marks.

30. Secure propeller shaft with bolts and new nuts.

Tighten to

48 Nm (35 lbf.ft)

31. Position track rod to steering knuckles. Secure

with nuts. Tighten to

50 Nm (37 lbf.ft)

32. Fit anti roll bar.

See FRONT SUSPENSION,

Repair.

33. Position panhard rod. Secure with bolt. Tighten

to

200 Nm (148 lbf.ft)

34. Position drag link on steering knuckle. Secure

with nut. Tighten to

50 Nm (37 lbf.ft)

35. Lightly coat ABS sensors with silicone grease.

See LUBRICANTS, FLUIDS AND
CAPACITIES, Information.

36. Fit ABS sensors, new bushes and brake hoses

to steering knuckles.

37. Position caliper assemblies to steering knuckles.

Secure with bolts. Tighten to

220 Nm

(162 lbf.ft)

38. Fit brake pads.

See BRAKES, Repair.

39. Replenish axle oil.

See LUBRICANTS, FLUIDS

AND CAPACITIES, Information.
