AIR CONDITIONING

18

REPAIR

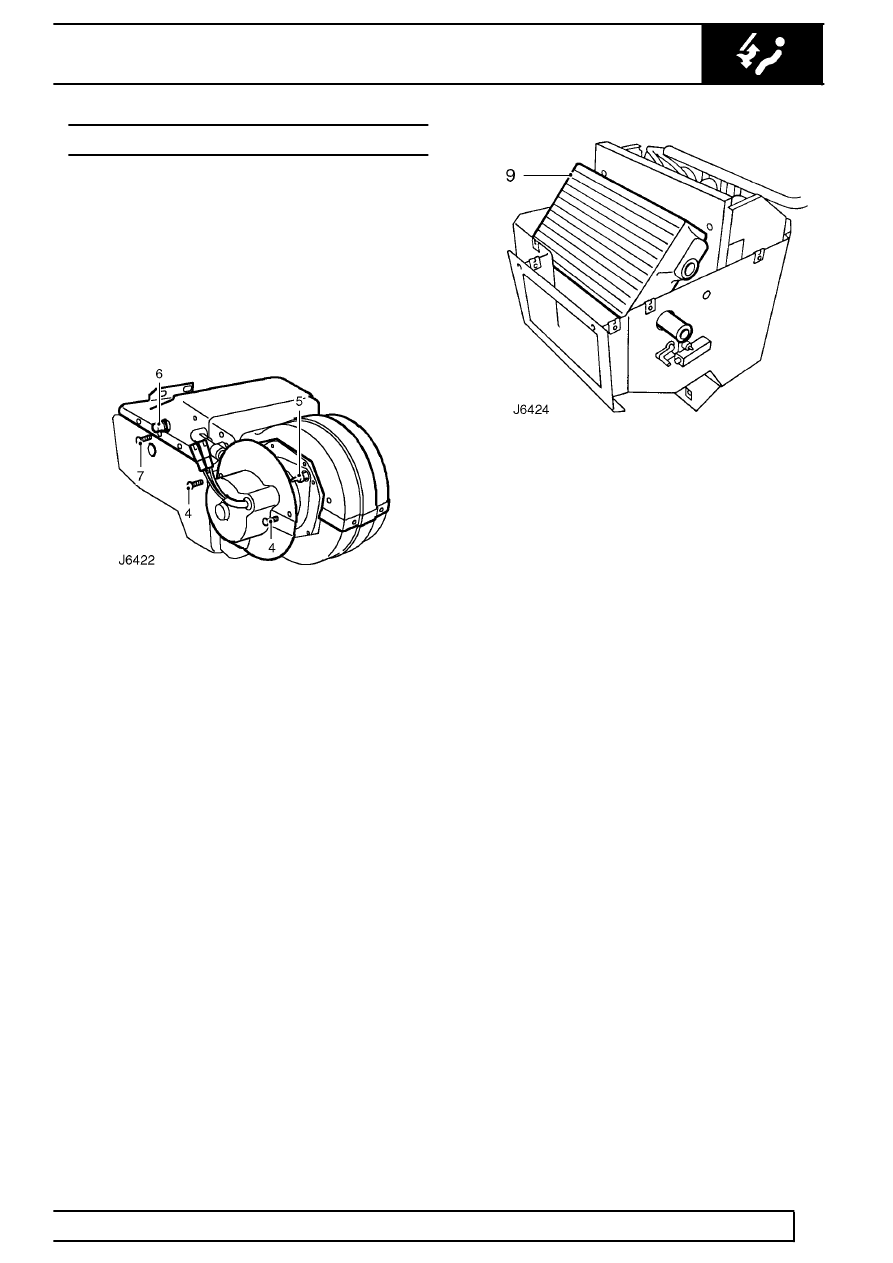

RESISTOR, BLOWER MOTOR - LH DRIVE

Service repair no - 82.20.26

Remove

1. Remove multi-plug from resistor.
2. Remove blower motor relay from connecting

block to gain access to fixing screw.

3. Remove screw and release relay connector

block. Retain relay in connector block.

4. Remove screw and detach air conditioning 30

amp fuse bracket from resistor.

5. Lift resistor unit from top cover.

Refit

6. Locate resistor unit in top cover.
7. Fit fuse bracket.
8. Fit blower motor relay connector block and relay.
9. Fit resistor multi-plug.

RESISTOR, BLOWER MOTOR - RH DRIVE

Service repair no - 82.20.26

Remove

1. Remove multi-plugs from resistor.
2. Remove 2 screws securing resistor to wing

mounted block.

3. Withdraw resistor unit.

Refit

4. Secure resistor to mounting block.
5. Fit resistor multi-plugs.
