REAR HUB ASSEMBLY - 90 (page 2 of 2)

51

REAR AXLE AND FINAL DRIVE

4

REPAIR

REV: 09/97

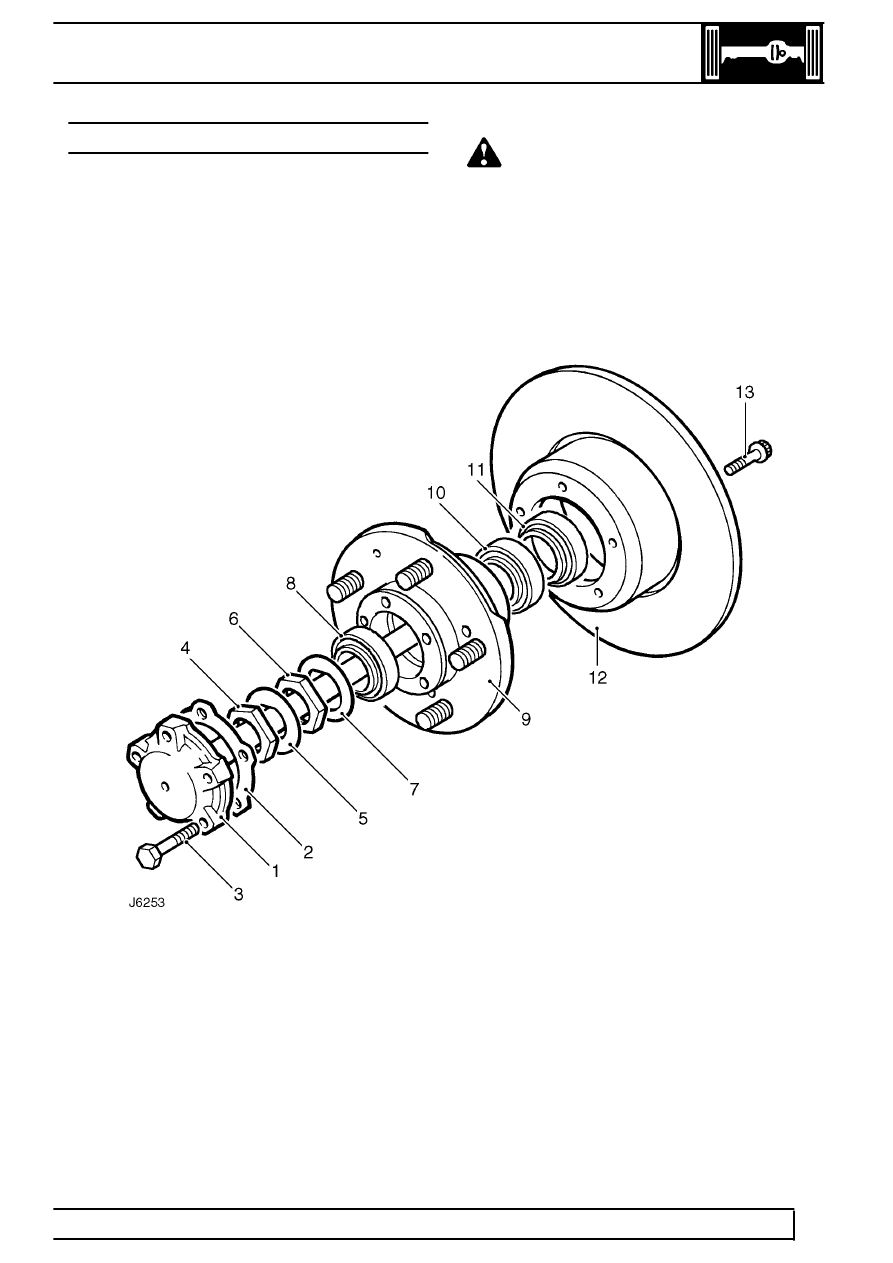

Refit

10. Clean stub axle.
11. Fit hub assembly to stub axle.

12. Fit spacing washer.
13. Fit hub adjusting nut. Tighten to

50 Nm (37

lbf/ft). Ensure hub is free to rotate with no
bearing play. Back off adjusting nut 90

°

and

tighten to

10 Nm (7 lbf/ft).

14. Fit a new lock washer.
15. Fit locknut. Tighten to

50 Nm (37 lbf/ft).

16. Tab over lock washer to secure adjusting nut

and locknut.

17. Using a new joint washer fit axle shaft to hub.

Tighten bolts to

65 Nm (48 lbf/ft).

18. Fit brake caliper. Tighten bolts to

82 Nm (61

lbf/ft). Secure brake pipes to axle casing.

19. Fit road wheel, remove axle stands and tighten

road wheel nuts to correct torque:
Alloy wheels -

130 Nm (96 lbf/ft)

Steel wheels -

100 Nm (80 lbf/ft)

Heavy duty wheels -

170 Nm (125 lbf/ft)

20. Operate footbrake to locate brake pads before

driving vehicle.
