Gasket - inlet manifold - lower (page 3 of 4)

MANIFOLDS AND EXHAUST SYSTEMS - V8

30-2-12 REPAIRS

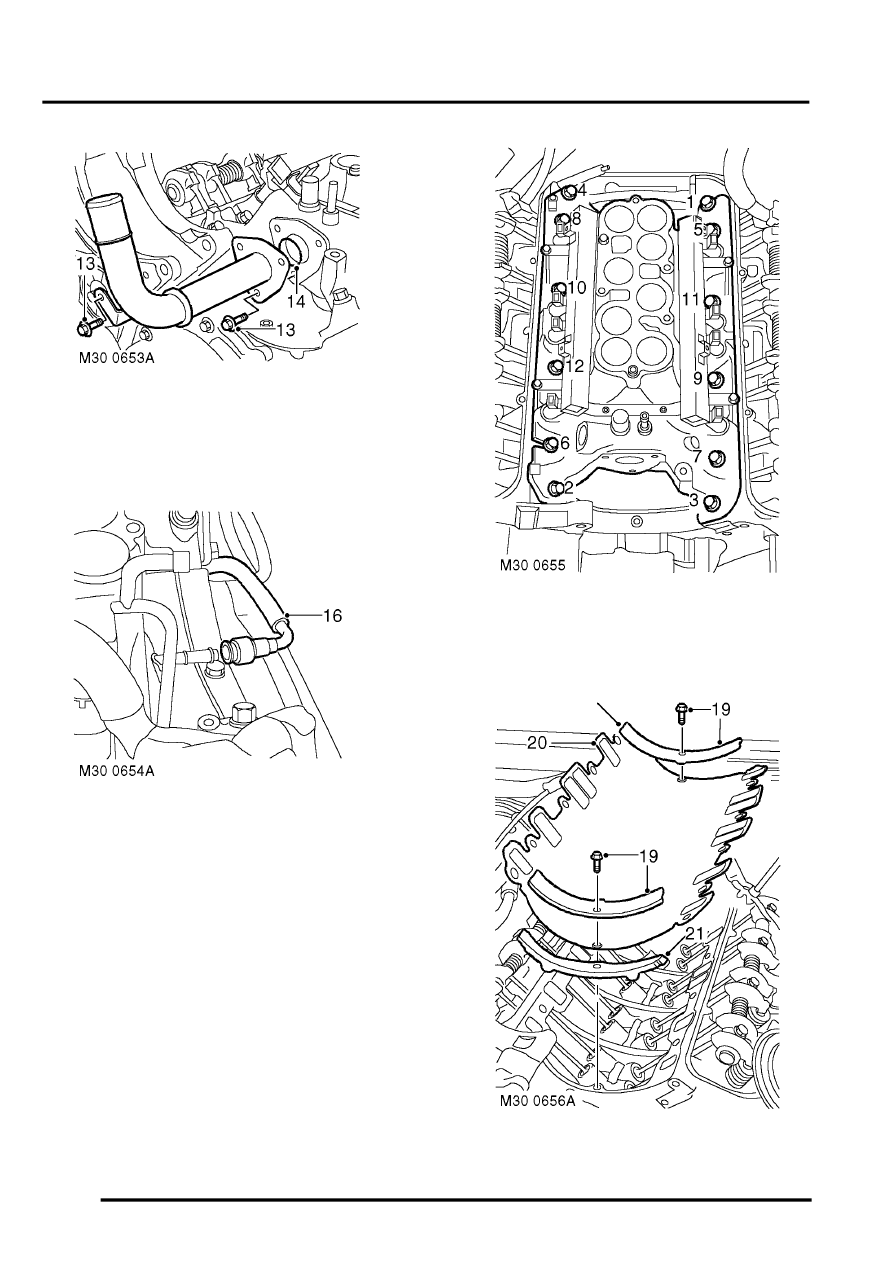

13. Remove 4 bolts securing top hose outlet  and

remove outlet pipe.

14. Remove and discard 'O' ring.
15. Position absorbent cloth to catch  spillage.

16. Disconnect fuel pipe.

CAUTION: Always fit plugs to open
connections to prevent contamination.

17. Using the sequence shown, remove 12  bolts

securing the inlet manifold.

18. Remove inlet manifold.

19. Remove 2 bolts securing inlet manifold gasket

and collect gasket clamps.
