STEERING

57-38

REPAIRS

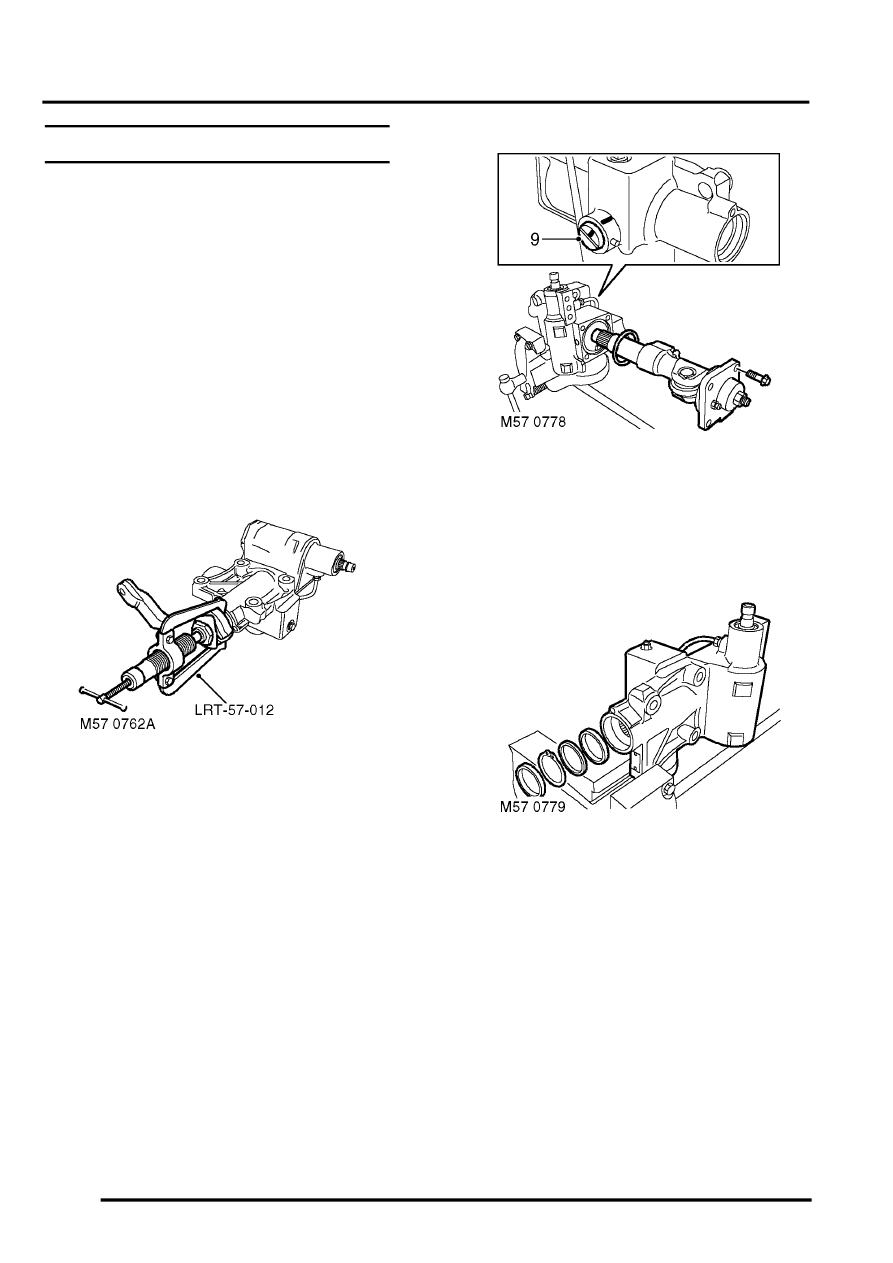

Seal - output shaft - steering box

$% 57.10.17

Remove

1. Remove steering box:

l

For V8 models:


 +

 STEERING, REPAIRS, Power

steering box - V8.

l

For LHD diesel models:


 +

 STEERING, REPAIRS, Power

steering box - LHD - diesel.

l

For RHD diesel models:


 +

 STEERING, REPAIRS, Steering

box - RHD - diesel.

2. Secure steering box in vice.
3. Release  lock washer from drop arm nut.
4. Loosen but do not remove nut securing drop

arm.

5. Using LRT-57-012, release drop  arm.
6. Remove nut and discard lock washer.
7. Remove drop arm.

8. Mark position of rack adjuster.
9. Remove Allen screw securing rack adjuster

and loosen adjuster one turn.

10. Remove 4 bolts securing output shaft assembly

and remove output shaft assembly. Remove
and discard  'O' ring from end cover.

11. Remove seal shield and circlip.
12. Remove seal and spacer.
