EMISSION CONTROL - V8

17-2-4

REPAIRS

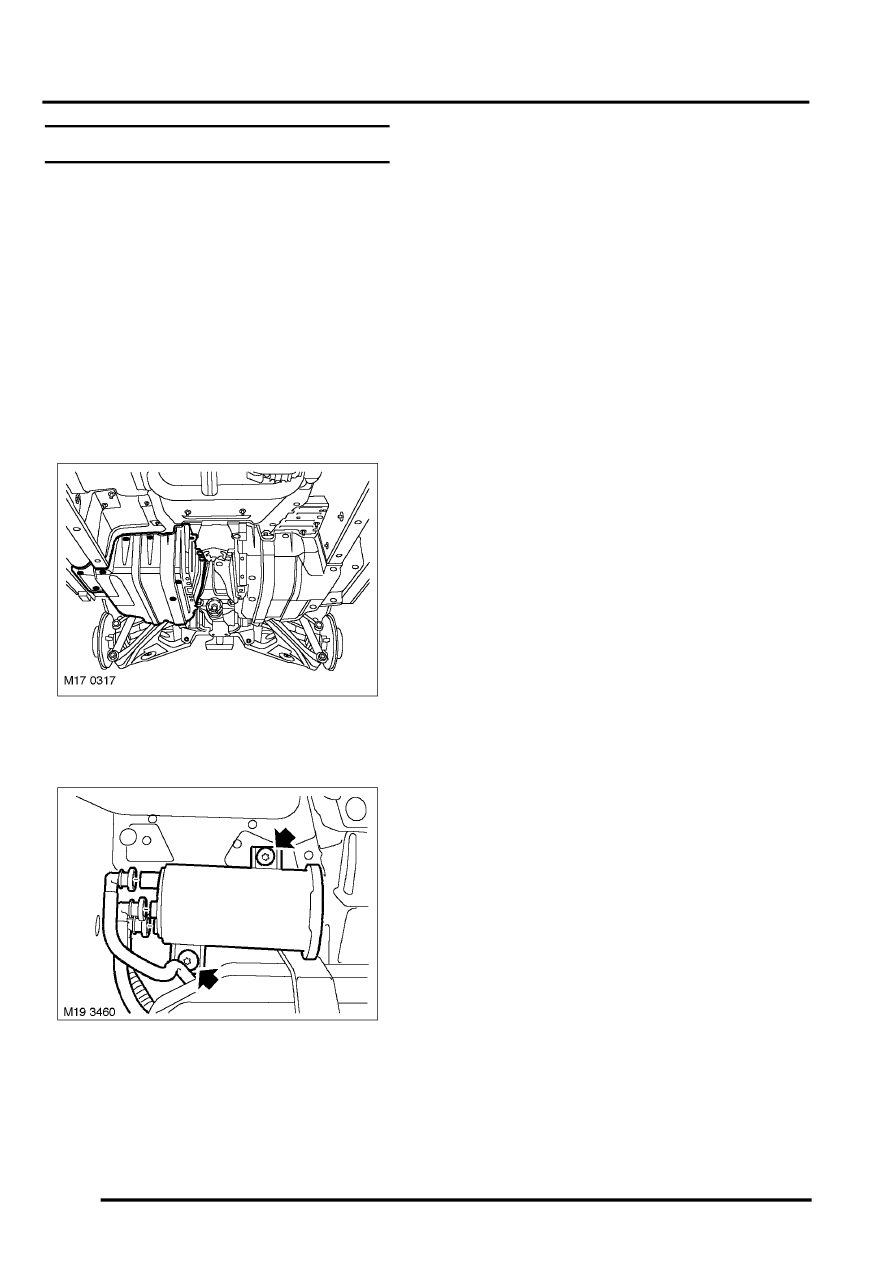

Charcoal canister

$% 17.15.13

Before disconnecting the battery, ensure all text and
cautions in the battery disconnection section are
observed.


 +

 GENERAL INFORMATION, Electrical

Precautions.

Remove

1. Position vehicle on lift.
2. Disconnect battery earth lead.
3. Remove rear propeller shaft.

 +

 DRIVESHAFTS, REPAIRS, Propeller

shaft - rear.

4. Remove 8 bolts and 2 nuts securing RH fuel

tank shield.

5. Disconnect 3 pipes from charcoal canister,

remove 2 Torx bolts and remove charcoal
canister.

Refit

1. Fit charcoal canister, tighten 2 bolts and

connect 3 pipes to charcoal canister.

2. Fit bolts and nuts securing RH fuel tank shield

and tighten to 25 Nm (18 lbf.ft).

3. Remove rear propeller shaft.

 +

 DRIVESHAFTS, REPAIRS, Propeller

shaft - rear.

4. Connect battery earth lead.
