Timing Belt: Specifications (page 11 of 20)

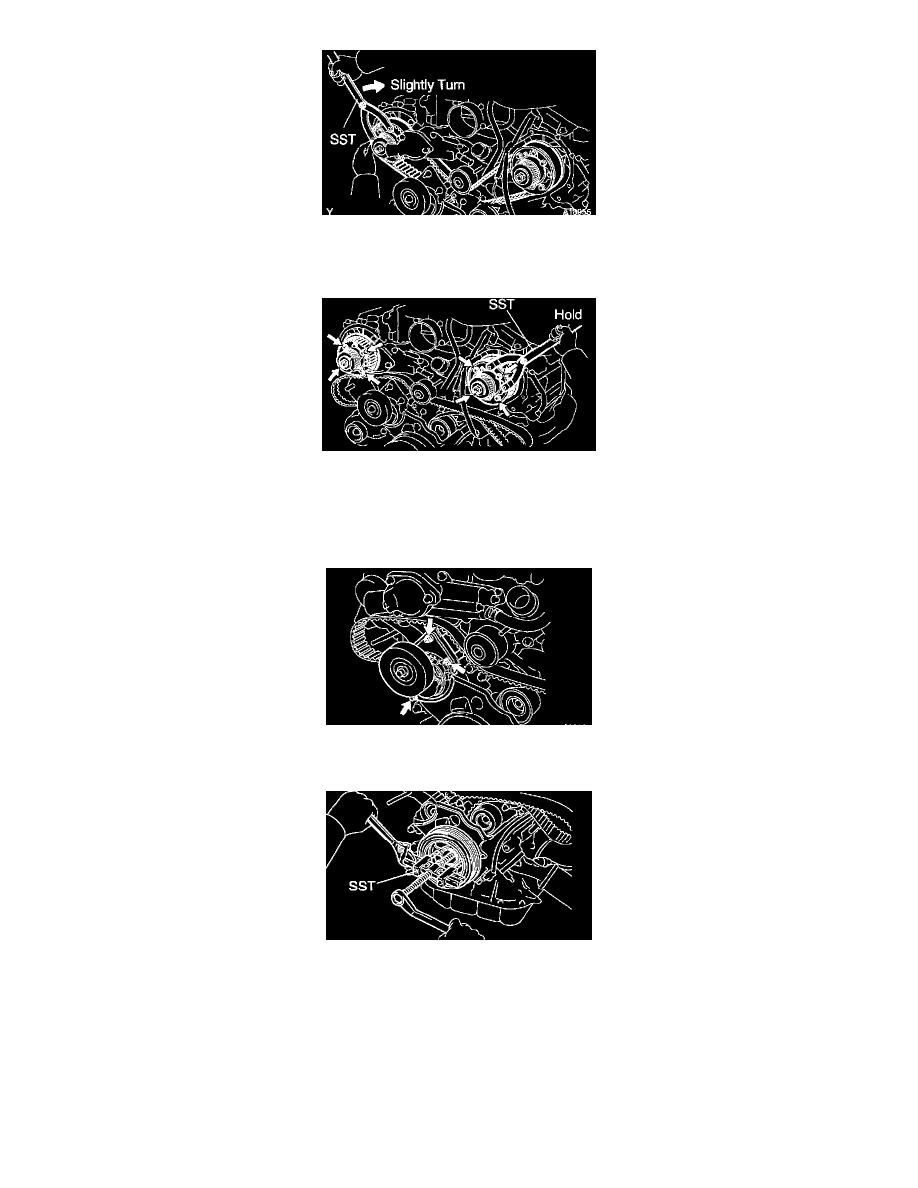

a. Using SST, loosen the tension between the LH and RH camshaft timing pulleys by slightly turning the RH camshaft timing pulley clockwise.

SST 09960-10010 (09962-01000, 09963-00350)

b. Disconnect the timing belt from the camshaft timing pulleys.

18. REMOVE CAMSHAFT TIMING PULLEYS

Using SST, remove the 4 bolts and timing pulley. Remove the 2 timing pulleys.
SST 09960-10010 (09962-01000, 09963-00350)

19. REMOVE PS PUMP PULLEY
20. REMOVE GENERATOR

21. REMOVE DRIVE BELT TENSIONER

Remove the bolt, 2 nuts and belt tensioner.

22. REMOVE CRANKSHAFT PULLEY Using SST, remove the crankshaft pulley.

SST 09950-50012 (09951-05010, 09952-05010, 09953-05010, 09953-05020, 09954-05020)

NOTICE:  Do not turn the crankshaft pulley.

23. REMOVE NO.1 TIMING BELT COVER

Remove the 4 bolts, timing belt cover.

24. REMOVE TIMING BELT GUIDE
25. REMOVE TIMING BELT COVER SPACER
