Timing Belt: Specifications (page 14 of 20)

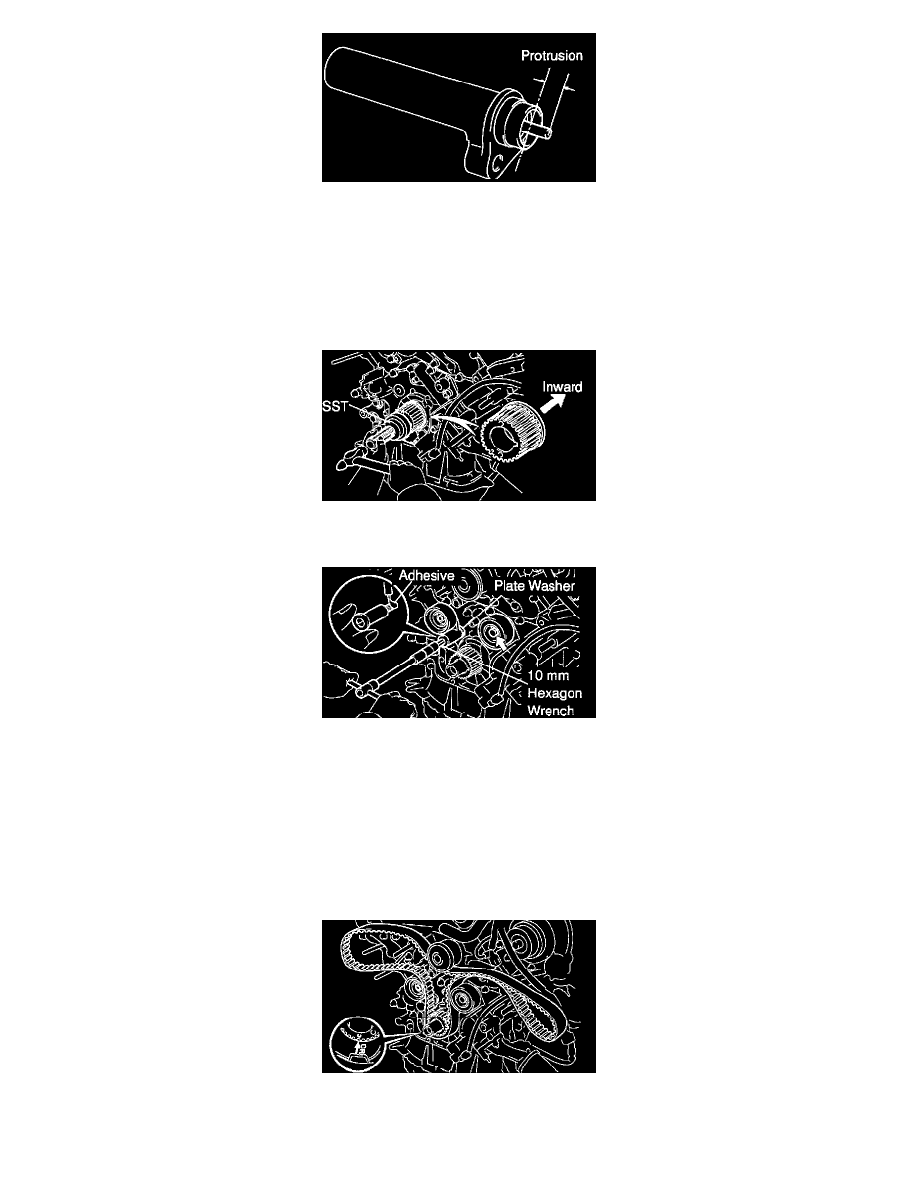

c. Measure the protrusion of the push rod from the housing end.

Protrusion: 9.5 - 10.5 mm (0.374 - 0.413 inch)
If the protrusion is not as specified, replace the tensioner.

4. INSPECT WATER PUMP

INSTALLATION

1. INSTALL CRANKSHAFT TIMING PULLEY

a. Align the timing pulley set key with the key groove of the pulley.

b. Using SST and a hammer, tap in the timing pulley, facing the flange side inward.

SST 09223-46011

2. INSTALL NO.1 TIMING BELT IDLER PULLEY

a. Apply adhesive 2 or 3 threads of the pivot bolt.

Adhesive: Part No. 08833-00080, THREE BOND 1344, LOCTITE 242 or equivalent
Using a 10 mm hexagon wrench, install the plate washer and idler pulley with the pivot bolt.
Torque: 34.5 Nm (350 kgf-cm, 25 ft. lbs.)

c. Check that the pulley bracket moves smoothly.

3. INSTALL NO.2 TIMING BELT IDLER PULLEY

a. Install the idler pulley with the bolt.

Torque: 34.5 Nm (350 kgf-cm, 25 ft. lbs.)

c. Check that the idler pulley moves smoothly.

4. TEMPORARILY INSTALL TIMING BELT

NOTICE:  The engine should be cold.
