Timing Belt: Specifications (page 15 of 20)

a. Remove any oil or water on the crankshaft pulley, oil pump pulley, water pump pulley, No.1 idler pulley and No.2 idler pulley, and keep them

clean.

NOTICE:  Only wipe the pulleys; do not use any cleansing agent.

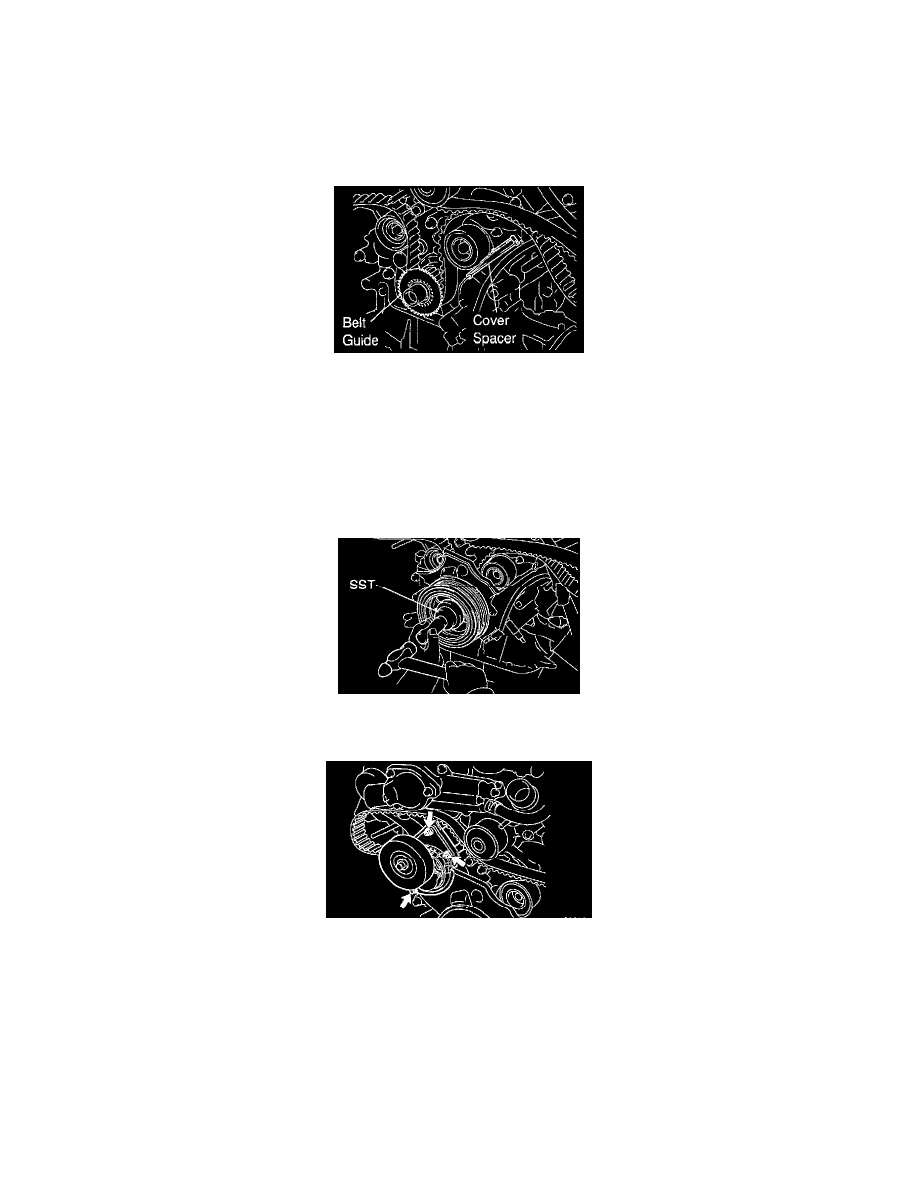

b. Align the installation mark on the timing belt with the timing mark of the crankshaft timing pulley.
c. Install the timing belt on the crankshaft timing pulley, No.1 idler pulley and No.2 idler pulley.

5. INSTALL TIMING BELT COVER SPACER

a. Install the gasket to the cover spacer.
b. Install the cover spacer.

6. INSTALL TIMING BELT GUIDE

Install the belt guide, facing the cup side outward.

7. INSTALL NO.1 TIMING BELT COVER

Install the timing belt cover with the 4 bolts.

8. INSTALL CRANKSHAFT PULLEY

a. Align the pulley set key with the key groove of the crankshaft pulley.

b. Using SST and a hammer, tap in the crankshaft pulley.

SST 09223-406011

9. INSTALL DRIVE BELT TENSIONER

Install the belt tensioner with the bolt and 2 nuts.
Torque: 15.5 Nm (160 kgf-cm, 11 ft. lbs.)

HINT:  Use a bolt 106 mm (4.18 inch) in length.

10. INSTALL GENERATOR
11. INSTALL PS PUMP PULLEY
